288

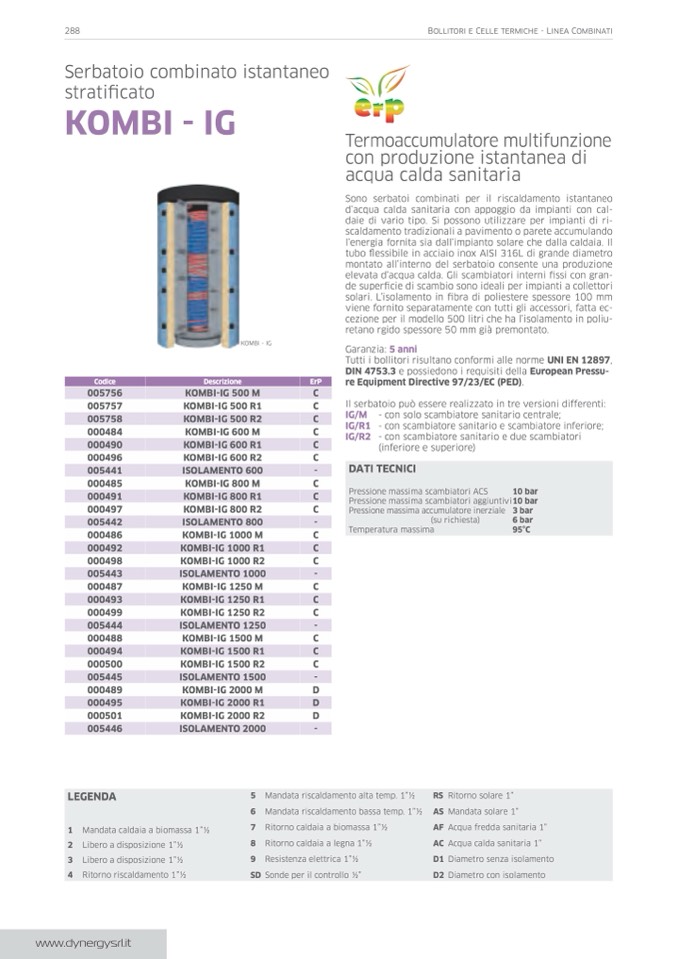

Bollitori e Celle termiche - Linea Combinati

Serbatoio combinato istantaneo

stratificato

KOmbI - IG

Termoaccumulatore multifunzione

con produzione istantanea di

acqua calda sanitaria

Sono serbatoi combinati per il riscaldamento istantaneo

d’acqua calda sanitaria con appoggio da impianti con cal-

daie di vario tipo. Si possono utilizzare per impianti di ri-

scaldamento tradizionali a pavimento o parete accumulando

l’energia fornita sia dall’impianto solare che dalla caldaia. Il

tubo flessibile in acciaio inox AISI 316L di grande diametro

montato all’interno del serbatoio consente una produzione

elevata d’acqua calda. Gli scambiatori interni fissi con gran-

de superficie di scambio sono ideali per impianti a collettori

solari. L’isolamento in fibra di poliestere spessore 100 mm

viene fornito separatamente con tutti gli accessori, fatta ec-

cezione per il modello 500 litri che ha l’isolamento in poliu-

retano rgido spessore 50 mm già premontato.

Garanzia: 5 anni

Tutti i bollitori risultano conformi alle norme uni en 12897,

din 4753.3 e possiedono i requisiti della european pressu-

re equipment directive 97/23/ec (ped).

Il serbatoio può essere realizzato in tre versioni differenti:

ig/m - con solo scambiatore sanitario centrale;

ig/r1 - con scambiatore sanitario e scambiatore inferiore;

ig/r2 - con scambiatore sanitario e due scambiatori

(inferiore e superiore)

codice

005756

005757

005758

000484

000490

000496

005441

000485

000491

000497

005442

000486

000492

000498

005443

000487

000493

000499

005444

000488

000494

000500

005445

000489

000495

000501

005446

KOMBI - IG

descrizione

erp

KOmbI-IG 500 m

c

KOmbI-IG 500 R1

c

KOmbI-IG 500 R2

c

KOmbI-IG 600 m

c

KOmbI-IG 600 R1

c

KOmbI-IG 600 R2

c

iSolamento 600

-

KOmbI-IG 800 m

c

KOmbI-IG 800 R1

c

KOmbI-IG 800 R2

c

iSolamento 800

-

KOmbI-IG 1000 m

c

KOmbI-IG 1000 R1

c

KOmbI-IG 1000 R2

c

iSolamento 1000

-

KOmbI-IG 1250 m

c

KOmbI-IG 1250 R1

c

KOmbI-IG 1250 R2

c

iSolamento 1250

-

KOmbI-IG 1500 m

c

KOmbI-IG 1500 R1

c

KOmbI-IG 1500 R2

c

iSolamento 1500

-

KOmbI-IG 2000 m

d

KOmbI-IG 2000 R1

d

KOmbI-IG 2000 R2

d

iSolamento 2000

-

dati tecnici

Pressione massima scambiatori ACS

10 bar

Pressione massima scambiatori aggiuntivi10 bar

Pressione massima accumulatore inerziale

(su richiesta)

Temperatura massima

3 bar

6 bar

95°c

legenda

1 Mandata caldaia a biomassa 1”1⁄2

2 Libero a disposizione 1”1⁄2

3 Libero a disposizione 1”1⁄2

4 Ritorno riscaldamento 1”1⁄2

5 Mandata riscaldamento alta temp. 1”1⁄2

6 Mandata riscaldamento bassa temp. 1”1⁄2

7 Ritorno caldaia a biomassa 1”1⁄2

8 Ritorno caldaia a legna 1”1⁄2

9 Resistenza elettrica 1”1⁄2

Sd Sonde per il controllo 1⁄2”

rS Ritorno solare 1”

aS Mandata solare 1”

af Acqua fredda sanitaria 1”

ac Acqua calda sanitaria 1”

d1 Diametro senza isolamento

d2 Diametro con isolamento
