70

Regolazione linea iRide

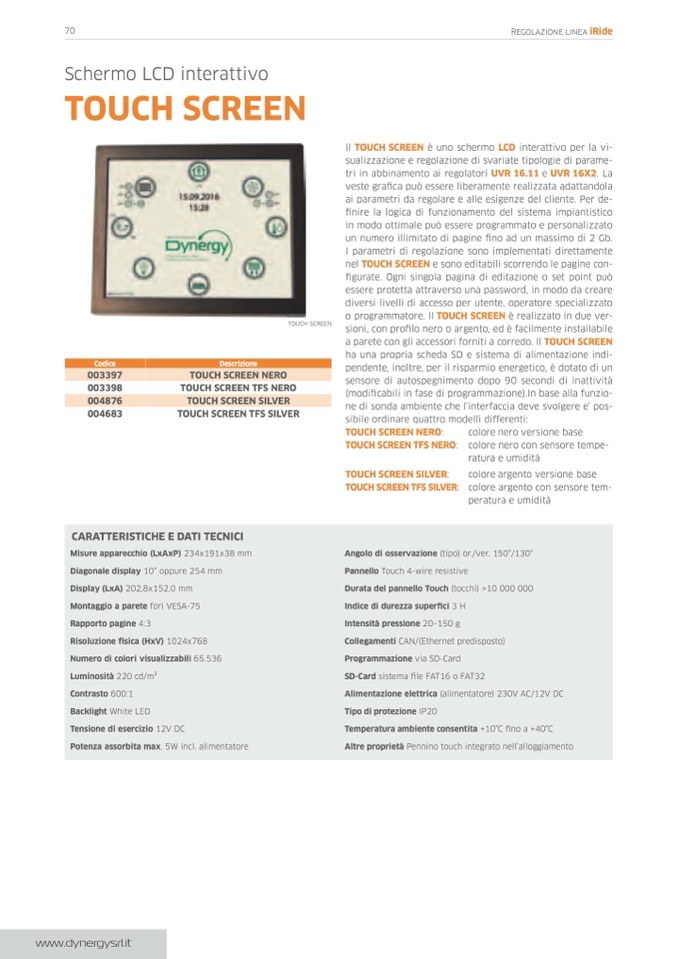

Schermo LCD interattivo

touch Screen

TOUCH-SCREEN

Il touch Screen è uno schermo lcd interattivo per la vi-

sualizzazione e regolazione di svariate tipologie di parame-

tri in abbinamento ai regolatori uvr 16.11 e uvr 16X2. La

veste grafica può essere liberamente realizzata adattandola

ai parametri da regolare e alle esigenze del cliente. Per de-

finire la logica di funzionamento del sistema impiantistico

in modo ottimale può essere programmato e personalizzato

un numero illimitato di pagine fino ad un massimo di 2 Gb.

I parametri di regolazione sono implementati direttamente

nel touch Screen e sono editabili scorrendo le pagine con-

figurate. Ogni singola pagina di editazione o set point può

essere protetta attraverso una password, in modo da creare

diversi livelli di accesso per utente, operatore specializzato

o programmatore. Il touch Screen è realizzato in due ver-

sioni, con profilo nero o argento, ed è facilmente installabile

a parete con gli accessori forniti a corredo. Il touch Screen

ha una propria scheda SD e sistema di alimentazione indi-

pendente, inoltre, per il risparmio energetico, è dotato di un

sensore di autospegnimento dopo 90 secondi di inattività

(modificabili in fase di programmazione).In base alla funzio-

ne di sonda ambiente che l’interfaccia deve svolgere e’ pos-

sibile ordinare quattro modelli differenti:

codice

descrizione

003397

touch Screen nero

003398

touch Screen tfS nero

004876

touch Screen Silver

004683

touch Screen tfS Silver

touch Screen nero:

touch Screen tfS nero:

touch Screen Silver:

touch Screen tfS Silver:

colore nero versione base

colore nero con sensore tempe-

ratura e umiditá

colore argento versione base

colore argento con sensore tem-

peratura e umiditá

caratteriStiche e dati tecnici

misure apparecchio (lxaxp) 234x191x38 mm

diagonale display 10” oppure 254 mm

display (lxa) 202,8x152,0 mm

montaggio a parete fori VESA-75

rapporto pagine 4:3

risoluzione fisica (hxv) 1024x768

numero di colori visualizzabili 65.536

luminosità 220 cd/m2

contrasto 600:1

backlight White LED

tensione di esercizio 12V DC

potenza assorbita max. 5W incl. alimentatore

angolo di osservazione (tipo) or./ver. 150°/130°

pannello Touch 4-wire resistive

durata del pannello touch (tocchi) >10 000 000

indice di durezza superfici 3 H

intensità pressione 20–150 g

collegamenti CAn/(Ethernet predisposto)

programmazione via SD-Card

Sd-card sistema file FAT16 o FAT32

alimentazione elettrica (alimentatore) 230v AC/12v dC

tipo di protezione IP20

temperatura ambiente consentita +10°C fino a +40°C

altre proprietà Pennino touch integrato nell’alloggiamento
