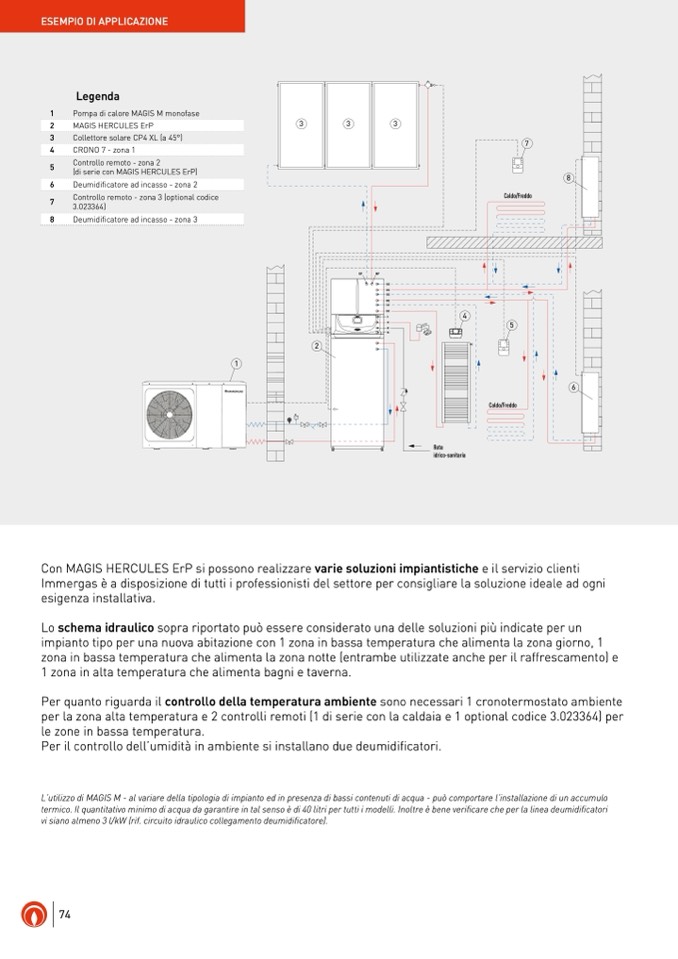

ESEMPIO DI APPLICAZIONE

Legenda

1

Pompa di calore MAGIS M monofase

2

MAGIS HERCULES ErP

3

Collettore solare CP4 XL (a 45°)

4

CRONO 7 - zona 1

5

Controllo remoto - zona 2

(di serie con MAGIS HERCULES ErP)

6

Deumidificatore ad incasso - zona 2

3

3

3

Controllo remoto - zona 3 (optional codice

3.023364)

Caldo/Freddo

5

Caldo/Freddo

7

8

Deumidificatore ad incasso - zona 3

RB3

MB3

RB2

MB2

RA1

MA1

G

4

AC

Rete

idrico-sanitaria

Con MAGIS HERCULES ErP si possono realizzare varie soluzioni impiantistiche e il servizio clienti

Immergas è a disposizione di tutti i professionisti del settore per consigliare la soluzione ideale ad ogni

esigenza installativa.

Lo schema idraulico sopra riportato può essere considerato una delle soluzioni più indicate per un

impianto tipo per una nuova abitazione con 1 zona in bassa temperatura che alimenta la zona giorno, 1

zona in bassa temperatura che alimenta la zona notte (entrambe utilizzate anche per il raffrescamento) e

1 zona in alta temperatura che alimenta bagni e taverna.

Per quanto riguarda il controllo della temperatura ambiente sono necessari 1 cronotermostato ambiente

per la zona alta temperatura e 2 controlli remoti (1 di serie con la caldaia e 1 optional codice 3.023364) per

le zone in bassa temperatura.

Per il controllo dell’umidità in ambiente si installano due deumidificatori.

L’utilizzo di MAGIS M - al variare della tipologia di impianto ed in presenza di bassi contenuti di acqua - può comportare l’installazione di un accumulo

termico. Il quantitativo minimo di acqua da garantire in tal senso è di 40 litri per tutti i modelli. Inoltre è bene verificare che per la linea deumidificatori

vi siano almeno 3 l/kW (rif. circuito idraulico collegamento deumidificatore).
