new
ACHPS
Batteria ausiliaria
Sistema ad alta prestazione
L’innovativo sistema rende possibile utilizzare il fan
coil della serie Finner con un solo scambiatore in
un sistema a 4 tubi.
In questo modo lo scambiatore principale a
2 ranghi pu
ò ricevere acqua dal sistema di
riscaldamento a temperature più basse rispetto ad
un sistema con scambiatore a 1 rango. Per esempio
la temperatura dell’acqua di alimentazione pu
ò
essere 45°C invece dei soliti 70-60°C con un
rilevante risparmio energetico.
Il sistema ACHPS grazie alla combinazione di
speciali valvole e controlli elettronici consente
anche di creare un by-pass mantenendo costante
la pressione nel sistema di alimentazione.

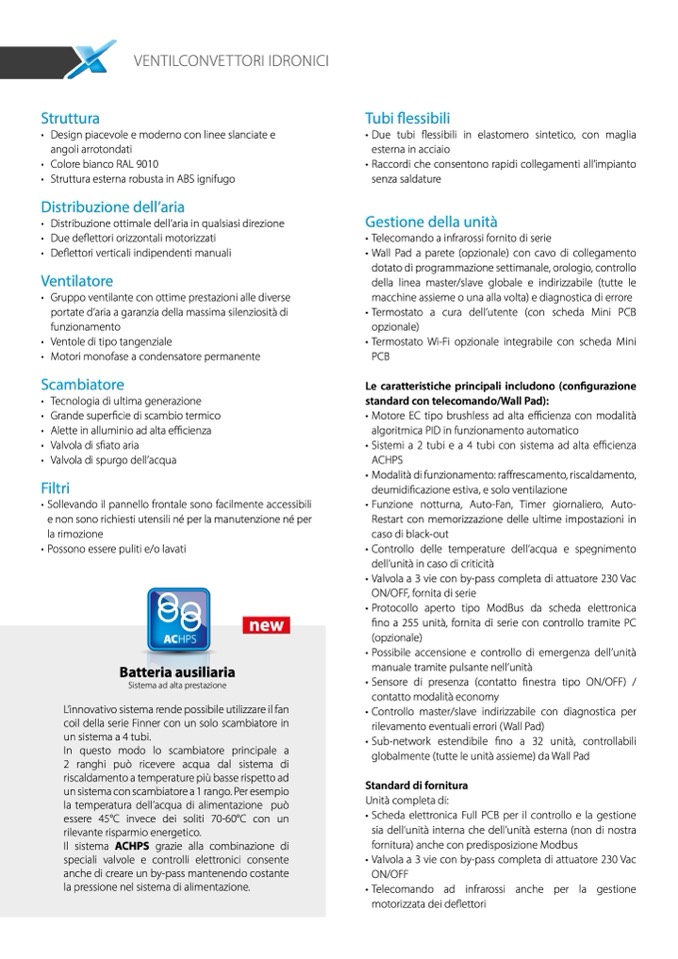

VENTILCONVETTORI IDRONICI
Struttura
• Design piacevole e moderno con linee slanciate e
angoli arrotondati
• Colore bianco RAL 9010
• Struttura esterna robusta in ABS ignifugo
Distribuzione dell’aria
• Distribuzione ottimale dell’aria in qualsiasi direzione
• Due deflettori orizzontali motorizzati
• Deflettori verticali indipendenti manuali
Ventilatore
• Gruppo ventilante con ottime prestazioni alle diverse
portate d’aria a garanzia della massima silenziosità di
funzionamento
• Ventole di tipo tangenziale
• Motori monofase a condensatore permanente
Scambiatore
• Tecnologia di ultima generazione
• Grande superficie di scambio termico
• Alette in alluminio ad alta e
fficienza
• Valvola di sfiato aria
• Valvola di spurgo dell’acqua
Filtri
• Sollevando il pannello frontale sono facilmente accessibili
e non sono richiesti utensili né per la manutenzione n
é per
la rimozione
• Possono essere puliti e/o lavati
Tubi
flessibili
• Due tubi
flessibili in elastomero sintetico, con maglia
esterna in acciaio
• Raccordi che consentono rapidi collegamenti all’impianto
senza saldature
Gestione della unit
à
• Telecomando a infrarossi fornito di serie
• Wall Pad a parete (opzionale) con cavo di collegamento
dotato di programmazione settimanale, orologio, controllo
della linea master/slave globale e indirizzabile (tutte le
macchine assieme o una alla volta) e diagnostica di errore
• Termostato a cura dell’utente (con scheda Mini PCB
opzionale)
• Termostato Wi-Fi opzionale integrabile con scheda Mini
PCB
Le caratteristiche principali includono (con
figurazione
standard con telecomando/Wall Pad):
• Motore EC tipo brushless ad alta e
fficienza con modalità
algoritmica PID in funzionamento automatico
• Sistemi a 2 tubi e a 4 tubi con sistema ad alta e
fficienza
ACHPS
• Modalit
à di funzionamento: raffrescamento, riscaldamento,
deumidificazione estiva, e solo ventilazione
• Funzione notturna, Auto-Fan, Timer giornaliero, Auto-
Restart con memorizzazione delle ultime impostazioni in
caso di black-out
• Controllo delle temperature dell’acqua e spegnimento
dell’unità in caso di criticit
à
• Valvola a 3 vie con by-pass completa di attuatore 230 Vac
ON/OFF, fornita di serie
• Protocollo aperto tipo ModBus da scheda elettronica
fino a 255 unità, fornita di serie con controllo tramite PC
(opzionale)
• Possibile accensione e controllo di emergenza dell’unità
manuale tramite pulsante nell’unit
à
• Sensore di presenza (contatto
finestra tipo ON/OFF) /
contatto modalità economy
• Controllo master/slave indirizzabile con diagnostica per
rilevamento eventuali errori (Wall Pad)
• Sub-network estendibile
fino a 32 unità, controllabili
globalmente (tutte le unità assieme) da Wall Pad
Standard di fornitura
Unit
à completa di:
• Scheda elettronica Full PCB per il controllo e la gestione
sia dell’unità interna che dell’unità esterna (non di nostra
fornitura) anche con predisposizione Modbus
• Valvola a 3 vie con by-pass completa di attuatore 230 Vac
ON/OFF
•Telecomando ad infrarossi anche per la gestione
motorizzata dei deflettori
