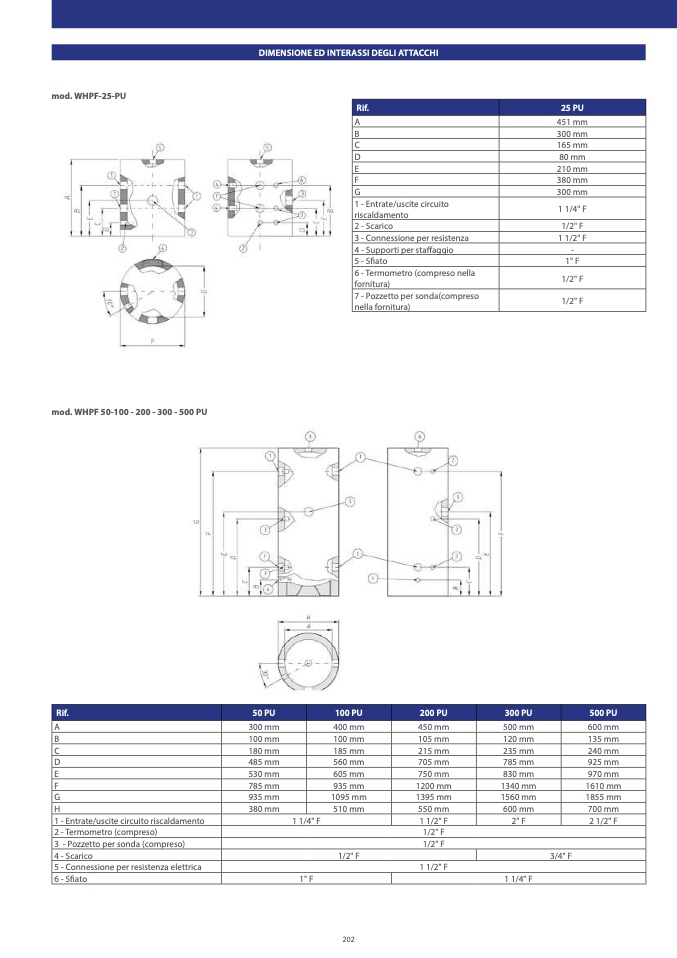

mod. WHPF-25-PU

DIMENSIONE ED INTERASSI DEGLI ATTACCHI

Rif.

25 PU

A

451 mm

B

300 mm

C

165 mm

D

80 mm

E

210 mm

F

380 mm

G

300 mm

1 - Entrate/uscite circuito

riscaldamento

1 1/4" F

2 - Scarico

1/2" F

3 - Connessione per resistenza

1 1/2" F

4 - Supporti per staffaggio

-

5 - Sfiato

1" F

6 - Termometro (compreso nella

fornitura)

1/2" F

7 - Pozzetto per sonda(compreso

nella fornitura)

1/2" F

mod. WHPF 50-100 - 200 - 300 - 500 PU

Rif.

50 PU

100 PU

200 PU

300 PU

500 PU

A

300 mm

400 mm

450 mm

500 mm

600 mm

B

100 mm

100 mm

105 mm

120 mm

135 mm

C

180 mm

185 mm

215 mm

235 mm

240 mm

D

485 mm

560 mm

705 mm

785 mm

925 mm

E

530 mm

605 mm

750 mm

830 mm

970 mm

F

785 mm

935 mm

1200 mm

1340 mm

1610 mm

G

935 mm

1095 mm

1395 mm

1560 mm

1855 mm

H

380 mm

510 mm

550 mm

600 mm

700 mm

1 - Entrate/uscite circuito riscaldamento

1 1/4" F

1 1/2" F

2" F

2 1/2" F

2 - Termometro (compreso)

1/2" F

3 - Pozzetto per sonda (compreso)

1/2" F

4 - Scarico

1/2" F

3/4" F

5 - Connessione per resistenza elettrica

1 1/2" F

6 - Sfiato

1" F

1 1/4" F
