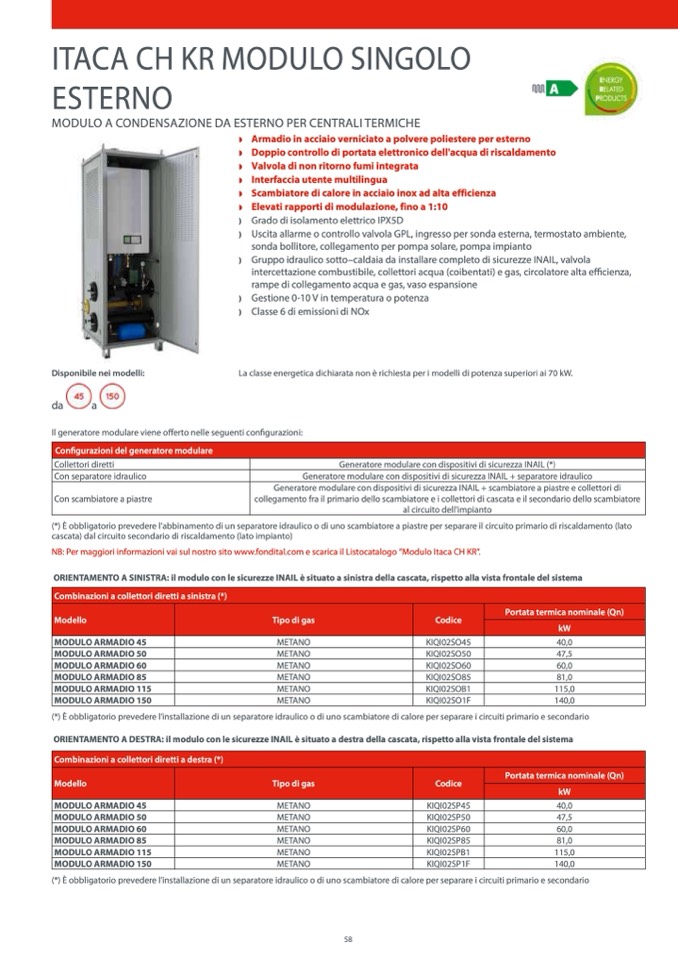

ITACA CH KR MODULO SINGOLO
ESTERNO
MODULO A CONDENSAZIONE DA ESTERNO PER CENTRALI TERMICHE
Disponibile nei modelli:
Z
Armadio in acciaio verniciato a polvere poliestere per esterno
Z
Doppio controllo di portata elettronico dell'acqua di riscaldamento
Z
Valvola di non ritorno fumi integrata
Z
Interfaccia utente multilingua
Z
Scambiatore di calore in acciaio inox ad alta efficienza
Z
Elevati rapporti di modulazione, fino a 1:10
e
Grado di isolamento elettrico IPX5D
e
Uscita allarme o controllo valvola GPL, ingresso per sonda esterna, termostato ambiente,
sonda bollitore, collegamento per pompa solare, pompa impianto
e
Gruppo idraulico sotto–caldaia da installare completo di sicurezze INAIL, valvola
intercettazione combustibile, collettori acqua (coibentati) e gas, circolatore alta efficienza,
rampe di collegamento acqua e gas, vaso espansione
e
Gestione 0-10 V in temperatura o potenza
e
Classe 6 di emissioni di NOx
La classe energetica dichiarata non è richiesta per i modelli di potenza superiori ai 70 kW.
da
a
Il generatore modulare viene offerto nelle seguenti configurazioni:
(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato
cascata) dal circuito secondario di riscaldamento (lato impianto)
NB: Per maggiori informazioni vai sul nostro sito www.fondital.com e scarica il Listocatalogo ”Modulo Itaca CH KR”.
ORIENTAMENTO A SINISTRA: il modulo con le sicurezze INAIL è situato a sinistra della cascata, rispetto alla vista frontale del sistema
(*) È obbligatorio prevedere l’installazione di un separatore idraulico o di uno scambiatore di calore per separare i circuiti primario e secondario
ORIENTAMENTO A DESTRA: il modulo con le sicurezze INAIL è situato a destra della cascata, rispetto alla vista frontale del sistema
(*) È obbligatorio prevedere l’installazione di un separatore idraulico o di uno scambiatore di calore per separare i circuiti primario e secondario
Configurazioni del generatore modulare
Collettori diretti
Generatore modulare con dispositivi di sicurezza INAIL (*)
Con separatore idraulico
Generatore modulare con dispositivi di sicurezza INAIL + separatore idraulico
Con scambiatore a piastre
Generatore modulare con dispositivi di sicurezza INAIL + scambiatore a piastre e collettori di
collegamento fra il primario dello scambiatore e i collettori di cascata e il secondario dello scambiatore
al circuito dell'impianto
Combinazioni a collettori diretti a sinistra (*)
Modello
Tipo di gas
Codice
Portata termica nominale (Qn)
kW
MODULO ARMADIO 45
METANO
KIQI02SO45
40,0
MODULO ARMADIO 50
METANO
KIQI02SO50
47,5
MODULO ARMADIO 60
METANO
KIQI02SO60
60,0
MODULO ARMADIO 85
METANO
KIQI02SO85
81,0
MODULO ARMADIO 115
METANO
KIQI02SOB1
115,0
MODULO ARMADIO 150
METANO
KIQI02SO1F
140,0
Combinazioni a collettori diretti a destra (*)
Modello
Tipo di gas
Codice
Portata termica nominale (Qn)
kW
MODULO ARMADIO 45
METANO
KIQI02SP45
40,0
MODULO ARMADIO 50
METANO
KIQI02SP50
47,5
MODULO ARMADIO 60
METANO
KIQI02SP60
60,0
MODULO ARMADIO 85
METANO
KIQI02SP85
81,0
MODULO ARMADIO 115
METANO
KIQI02SPB1
115,0
MODULO ARMADIO 150
METANO
KIQI02SP1F
140,0
58
