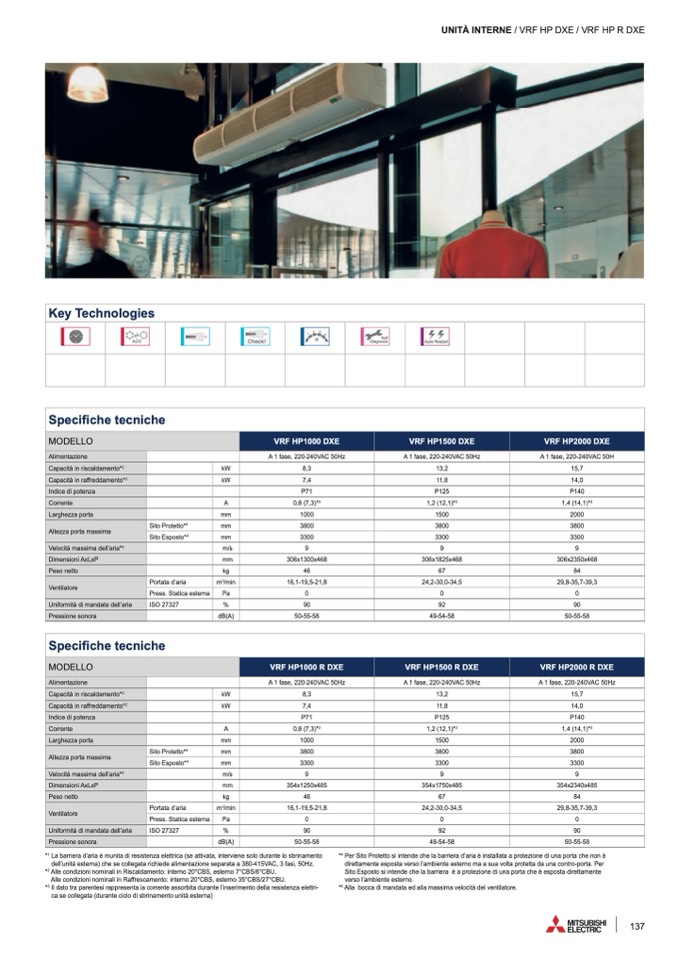

UNITÀ INTERNE / VRF HP DXE / VRF HP R DXE
Key Technologies
Check!
Specifiche tecniche
MODELLO
VRF HP1000 DXE
VRF HP1500 DXE
VRF HP2000 DXE
Alimentazione
A 1 fase, 220-240VAC 50Hz
A 1 fase, 220-240VAC 50Hz
A 1 fase, 220-240VAC 50H
Capacità in riscaldamento*
2
kW
8,3
13,2
15,7
Capacità in raffreddamento*
2
kW
7,4
11,8
14,0
Indice di potenza
P71
P125
P140
Corrente
A
0,8 (7,3)*
3
1,2 (12,1)*
3
1,4 (14,1)*
3
Larghezza porta
mm
1000
1500
2000
Altezza porta massima
Sito Protetto*
4
mm
3800
3800
3800
Sito Esposto*
4
mm
3300
3300
3300
Velocità massima dell’aria*
5
m/s
9
9
9
Dimensioni AxLxP
mm
306x1300x468
306x1825x468
306x2350x468
Peso netto
kg
46
67
84
Ventilatore
Portata d’aria
m
3
/min
16,1-19,5-21,8
24,2-30,0-34,5
29,8-35,7-39,3
Press. Statica esterna
Pa
0
0
0
Uniformità di mandata dell’aria
ISO 27327
%
90
92
90
Pressione sonora
dB(A)
50-55-58
49-54-58
50-55-58
Specifiche tecniche
MODELLO
VRF HP1000 R DXE
VRF HP1500 R DXE
VRF HP2000 R DXE
Alimentazione
A 1 fase, 220-240VAC 50Hz
A 1 fase, 220-240VAC 50Hz
A 1 fase, 220-240VAC 50Hz
Capacità in riscaldamento*
2
kW
8,3
13,2
15,7
Capacità in raffreddamento*
2
kW
7,4
11,8
14,0
Indice di potenza
P71
P125
P140
Corrente
A
0,8 (7,3)*
3
1,2 (12,1)*
3
1,4 (14,1)*
3
Larghezza porta
mm
1000
1500
2000
Altezza porta massima
Sito Protetto*
4
mm
3800
3800
3800
Sito Esposto*
4
mm
3300
3300
3300
Velocità massima dell’aria*
5
m/s
9
9
9
Dimensioni AxLxP
mm
354x1250x485
354x1750x485
354x2340x485
Peso netto
kg
46
67
84
Ventilatore
Portata d’aria
m
3
/min
16,1-19,5-21,8
24,2-30,0-34,5
29,8-35,7-39,3
Press. Statica esterna
Pa
0
0
0
Uniformità di mandata dell’aria
ISO 27327
%
90
92
90
Pressione sonora
dB(A)
50-55-58
49-54-58
50-55-58
*
1
La barriera d’aria è munita di resistenza elettrica (se attivata, interviene solo durante lo sbrinamento
dell’unità esterna) che se collegata richiede alimentazione separata a 380-415VAC, 3 fasi, 50Hz.
*
2
Alle condizioni nominali in Riscaldamento: interno 20°CBS, esterno 7°CBS/6°CBU.
Alle condizioni nominali in Raffrescamento: interno 20°CBS, esterno 35°CBS/27°CBU.
*
3
Il dato tra parentesi rappresenta la corrente assorbita durante l’inserimento della resistenza elettri-
ca se collegata (durante ciclo di sbrinamento unità esterna)
*
4
Per Sito Protetto si intende che la barriera d’aria è installata a protezione di una porta che non è
direttamente esposta verso l’ambiente esterno ma a sua volta protetta da una contro-porta. Per
Sito Esposto si intende che la barriera è a protezione di una porta che è esposta direttamente
verso l’ambiente esterno.
*
5
Alla bocca di mandata ed alla massima velocità del ventilatore.
