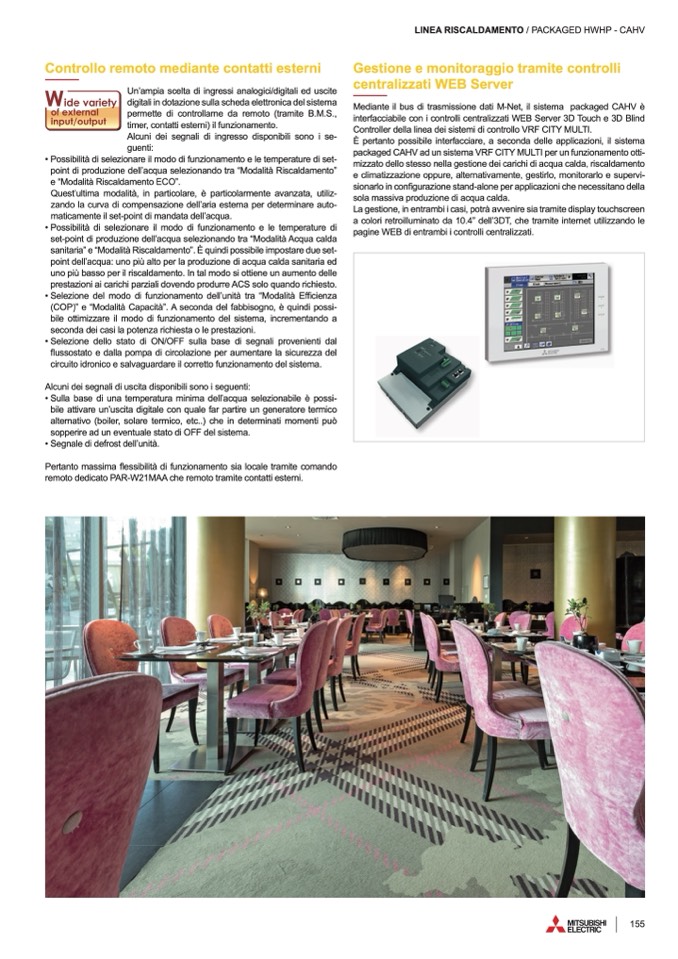

Controllo remoto mediante contatti esterni

Un’ampia scelta di ingressi analogici/digitali ed uscite

digitali in dotazione sulla scheda elettronica del sistema

permette di controllarne da remoto (tramite B.M.S.,

timer, contatti esterni) il funzionamento.

Alcuni dei segnali di ingresso disponibili sono i se-

guenti:

• Possibilità di selezionare il modo di funzionamento e le temperature di set-

point di produzione dell’acqua selezionando tra “Modalità Riscaldamento”

e “Modalità Riscaldamento ECO”.

Quest’ultima modalità, in particolare, è particolarmente avanzata, utiliz-

zando la curva di compensazione dell’aria esterna per determinare auto-

maticamente il set-point di mandata dell’acqua.

• Possibilità di selezionare il modo di funzionamento e le temperature di

set-point di produzione dell’acqua selezionando tra “Modalità Acqua calda

sanitaria” e “Modalità Riscaldamento”. È quindi possibile impostare due set-

point dell’acqua: uno pi

ù alto per la produzione di acqua calda sanitaria ed

uno più basso per il riscaldamento. In tal modo si ottiene un aumento delle

prestazioni ai carichi parziali dovendo produrre ACS solo quando richiesto.

• Selezione del modo di funzionamento dell’unit

à tra “Modalità Efficienza

(COP)” e “Modalità Capacità”. A seconda del fabbisogno, è quindi possi-

bile ottimizzare il modo di funzionamento del sistema, incrementando a

seconda dei casi la potenza richiesta o le prestazioni.

• Selezione dello stato di ON/OFF sulla base di segnali provenienti dal

flussostato e dalla pompa di circolazione per aumentare la sicurezza del

circuito idronico e salvaguardare il corretto funzionamento del sistema.

Alcuni dei segnali di uscita disponibili sono i seguenti:

• Sulla base di una temperatura minima dell’acqua selezionabile è possi-

bile attivare un’uscita digitale con quale far partire un generatore termico

alternativo (boiler, solare termico, etc..) che in determinati momenti può

sopperire ad un eventuale stato di OFF del sistema.

• Segnale di defrost dell’unità.

Pertanto massima flessibilità di funzionamento sia locale tramite comando

remoto dedicato PAR-W21MAA che remoto tramite contatti esterni.

LINEA RISCALDAMENTO / PACKAGED HWHP - CAHV

Gestione e monitoraggio tramite controlli

centralizzati WEB Server

Mediante il bus di trasmissione dati M-Net, il sistema packaged CAHV è

interfacciabile con i controlli centralizzati WEB Server 3D Touch e 3D Blind

Controller della linea dei sistemi di controllo VRF CITY MULTI.

È pertanto possibile interfacciare, a seconda delle applicazioni, il sistema

packaged CAHV ad un sistema VRF CITY MULTI per un funzionamento otti-

mizzato dello stesso nella gestione dei carichi di acqua calda, riscaldamento

e climatizzazione oppure, alternativamente, gestirlo, monitorarlo e supervi-

sionarlo in configurazione stand-alone per applicazioni che necessitano della

sola massiva produzione di acqua calda.

La gestione, in entrambi i casi, potrà avvenire sia tramite display touchscreen

a colori retroilluminato da 10.4” dell’3DT, che tramite internet utilizzando le

pagine WEB di entrambi i controlli centralizzati.
