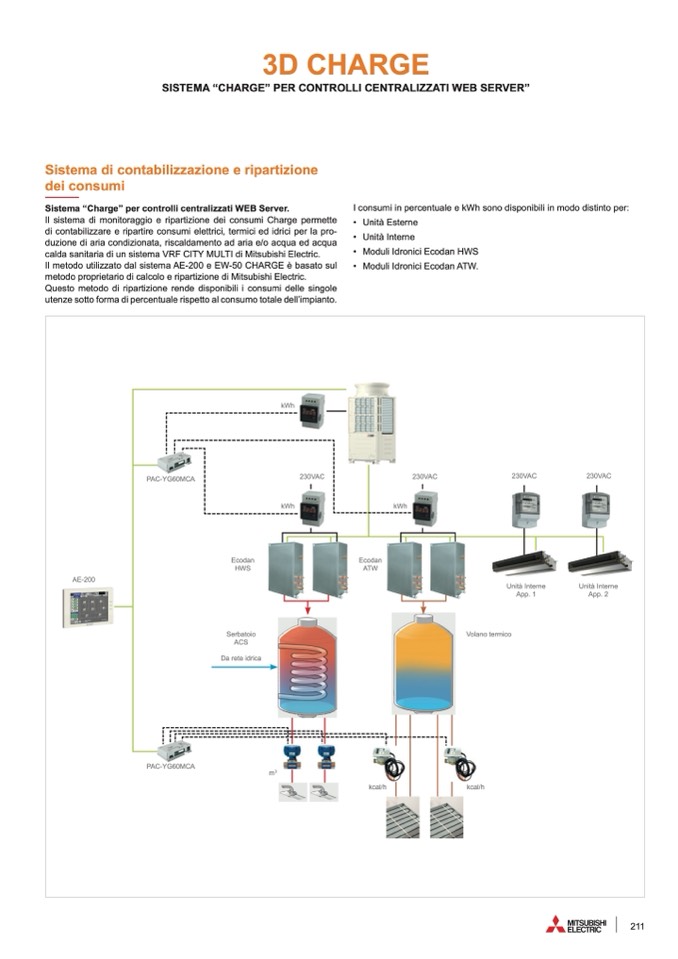

3D CHARGE

SISTEMA “CHARGE” PER CONTROLLI CENTRALIZZATI WEB SERVER”

Sistema di contabilizzazione e ripartizione

dei consumi

Sistema “Charge” per controlli centralizzati WEB Server.

Il sistema di monitoraggio e ripartizione dei consumi Charge permette

di contabilizzare e ripartire consumi elettrici, termici ed idrici per la pro-

duzione di aria condizionata, riscaldamento ad aria e/o acqua ed acqua

calda sanitaria di un sistema VRF CITY MULTI di Mitsubishi Electric.

Il metodo utilizzato dal sistema AE-200 e EW-50 CHARGE è basato sul

metodo proprietario di calcolo e ripartizione di Mitsubishi Electric.

Questo metodo di ripartizione rende disponibili i consumi delle singole

utenze sotto forma di percentuale rispetto al consumo totale dell’impianto.

I consumi in percentuale e kWh sono disponibili in modo distinto per:

• Unità Esterne

• Unità Interne

• Moduli Idronici Ecodan HWS

• Moduli Idronici Ecodan ATW.

PAC-YG60MCA

kWh

kWh

230VAC

230VAC

230VAC

Unità Interne

App. 1

Volano termico

230VAC

Unità Interne

App. 2

kWh

AE-200

Ecodan

HWS

Serbatoio

ACS

Ecodan

ATW

PAC-YG60MCA

Da rete idrica

m

3

kcal/h

kcal/h

211
