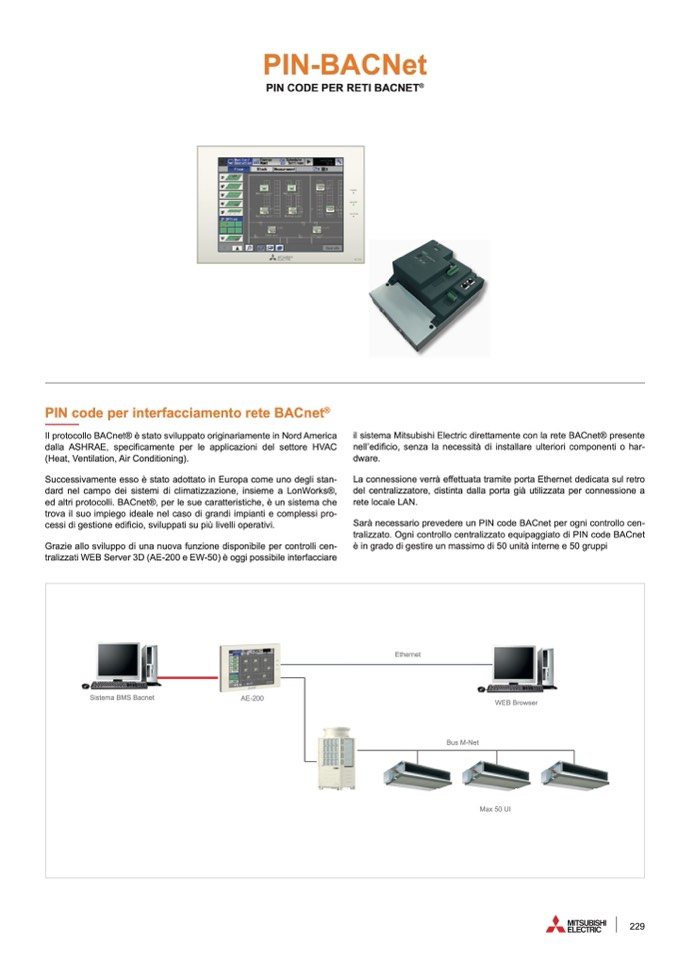

PIN code per interfacciamento rete BACnet

®

Il protocollo BACnet® è stato sviluppato originariamente in Nord America

dalla ASHRAE, speci

ficamente per le applicazioni del settore HVAC

(Heat, Ventilation, Air Conditioning).

Successivamente esso è stato adottato in Europa come uno degli stan-

dard nel campo dei sistemi di climatizzazione, insieme a LonWorks®,

ed altri protocolli. BACnet®, per le sue caratteristiche, è un sistema che

trova il suo impiego ideale nel caso di grandi impianti e complessi pro-

cessi di gestione edificio, sviluppati su più livelli operativi.

Grazie allo sviluppo di una nuova funzione disponibile per controlli cen-

tralizzati WEB Server 3D (AE-200 e EW-50) è oggi possibile interfacciare

il sistema Mitsubishi Electric direttamente con la rete BACnet® presente

nell’edificio, senza la necessità di installare ulteriori componenti o har-

dware.

La connessione verrà effettuata tramite porta Ethernet dedicata sul retro

del centralizzatore, distinta dalla porta già utilizzata per connessione a

rete locale LAN.

Sarà necessario prevedere un PIN code BACnet per ogni controllo cen-

tralizzato. Ogni controllo centralizzato equipaggiato di PIN code BACnet

è in grado di gestire un massimo di 50 unità interne e 50 gruppi

Sistema BMS Bacnet

AE-200

WEB Browser

Max 50 UI

PIN-BACNet

PIN CODE PER RETI BACNET

®

Ethernet

Bus M-Net
