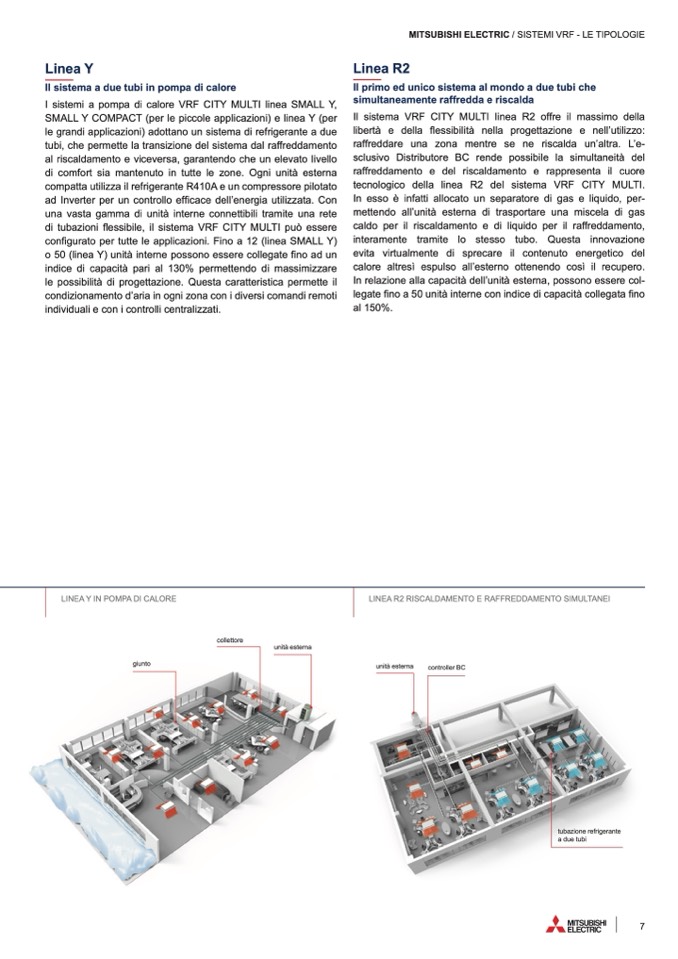

Linea Y
Il sistema a due tubi in pompa di calore
I sistemi a pompa di calore VRF CITY MULTI linea SMALL Y,
SMALL Y COMPACT (per le piccole applicazioni) e linea Y (per
le grandi applicazioni) adottano un sistema di refrigerante a due
tubi, che permette la transizione del sistema dal raffreddamento
al riscaldamento e viceversa, garantendo che un elevato livello
di comfort sia mantenuto in tutte le zone. Ogni unità esterna
compatta utilizza il refrigerante R410A e un compressore pilotato
ad Inverter per un controllo efficace dell’energia utilizzata. Con
una vasta gamma di unità interne connettibili tramite una rete
di tubazioni flessibile, il sistema VRF CITY MULTI può essere
configurato per tutte le applicazioni. Fino a 12 (linea SMALL Y)
o 50 (linea Y) unità interne possono essere collegate fino ad un
indice di capacità pari al 130% permettendo di massimizzare
le possibilità di progettazione. Questa caratteristica permette il
condizionamento d’aria in ogni zona con i diversi comandi remoti
individuali e con i controlli centralizzati.
MITSUBISHI ELECTRIC / SISTEMI VRF - LE TIPOLOGIE
Linea R2
Il primo ed unico sistema al mondo a due tubi che
simultaneamente raffredda e riscalda
Il sistema VRF CITY MULTI linea R2 offre il massimo della
libertà e della flessibilità nella progettazione e nell’utilizzo:
raffreddare una zona mentre se ne riscalda un’altra. L’e-
sclusivo Distributore BC rende possibile la simultaneità del
raffreddamento e del riscaldamento e rappresenta il cuore
tecnologico della linea R2 del sistema VRF CITY MULTI.
In esso è infatti allocato un separatore di gas e liquido, per-
mettendo all’unità esterna di trasportare una miscela di gas
caldo per il riscaldamento e di liquido per il raffreddamento,
interamente tramite lo stesso tubo. Questa innovazione
evita virtualmente di sprecare il contenuto energetico del
calore altresì espulso all’esterno ottenendo così il recupero.
In relazione alla capacità dell’unità esterna, possono essere col-
legate fino a 50 unità interne con indice di capacità collegata fino
al 150%.
LINEA Y IN POMPA DI CALORE
giunto
LINEA R2 RISCALDAMENTO E RAFFREDDAMENTO SIMULTANEI
collettore
unità esterna
unità esterna
controller BC
tubazione refrigerante
a due tubi
7
