VERSATI

SOLUZIONE AD INCASSO

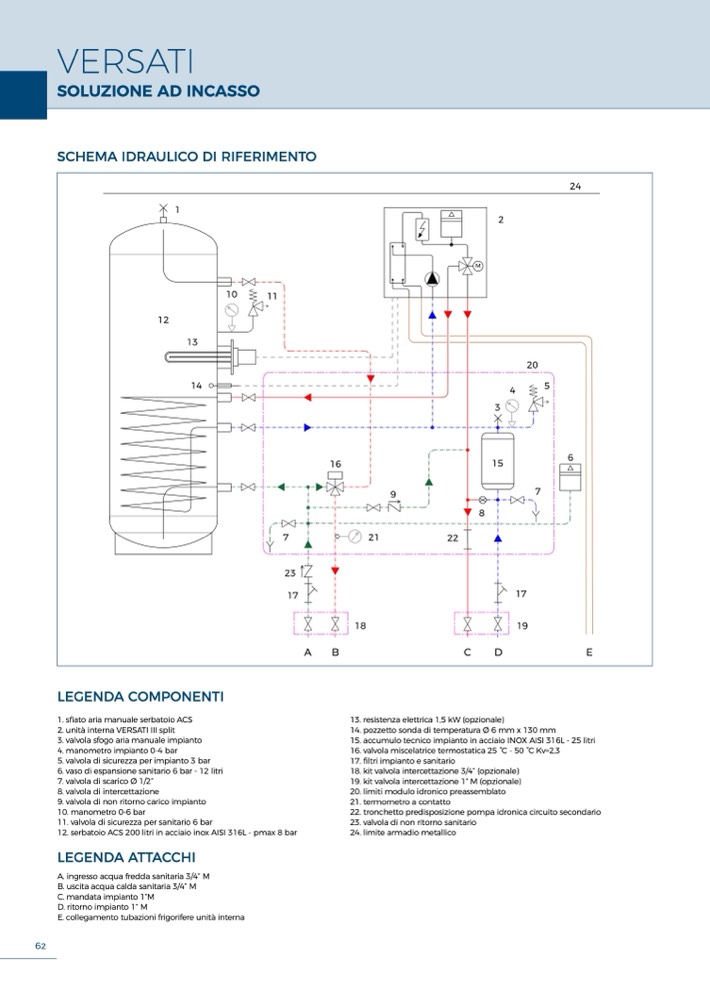

SCHEMA IDRAULICO DI RIFERIMENTO

1

12

13

24

2

M

LEGENDA COMPONENTI

1. sfiato aria manuale serbatoio ACS

2. unità interna VERSATI III split

3. valvola sfogo aria manuale impianto

4. manometro impianto 0-4 bar

5. valvola di sicurezza per impianto 3 bar

6. vaso di espansione sanitario 6 bar - 12 litri

7. valvola di scarico Ø 1/2”

8. valvola di intercettazione

9. valvola di non ritorno carico impianto

10. manometro 0-6 bar

11. valvola di sicurezza per sanitario 6 bar

12. serbatoio ACS 200 litri in acciaio inox AISI 316L - pmax 8 bar

LEGENDA ATTACCHI

A. ingresso acqua fredda sanitaria 3/4” M

B. uscita acqua calda sanitaria 3/4” M

C. mandata impianto 1”M

D. ritorno impianto 1” M

E. collegamento tubazioni frigorifere unità interna

10

11

14

4

5

3

16

15

6

7

21

22

23

17

9

7

8

17

18

A

B

C

D

E

13. resistenza elettrica 1,5 kW (opzionale)

14. pozzetto sonda di temperatura Ø 6 mm x 130 mm

15. accumulo tecnico impianto in acciaio INOX AISI 316L - 25 litri

16. valvola miscelatrice termostatica 25 °C - 50 °C Kv=2,3

17. filtri impianto e sanitario

18. kit valvola intercettazione 3/4” (opzionale)

19. kit valvola intercettazione 1” M (opzionale)

20. limiti modulo idronico preassemblato

21. termometro a contatto

22. tronchetto predisposizione pompa idronica circuito secondario

23. valvola di non ritorno sanitario

24. limite armadio metallico

19
