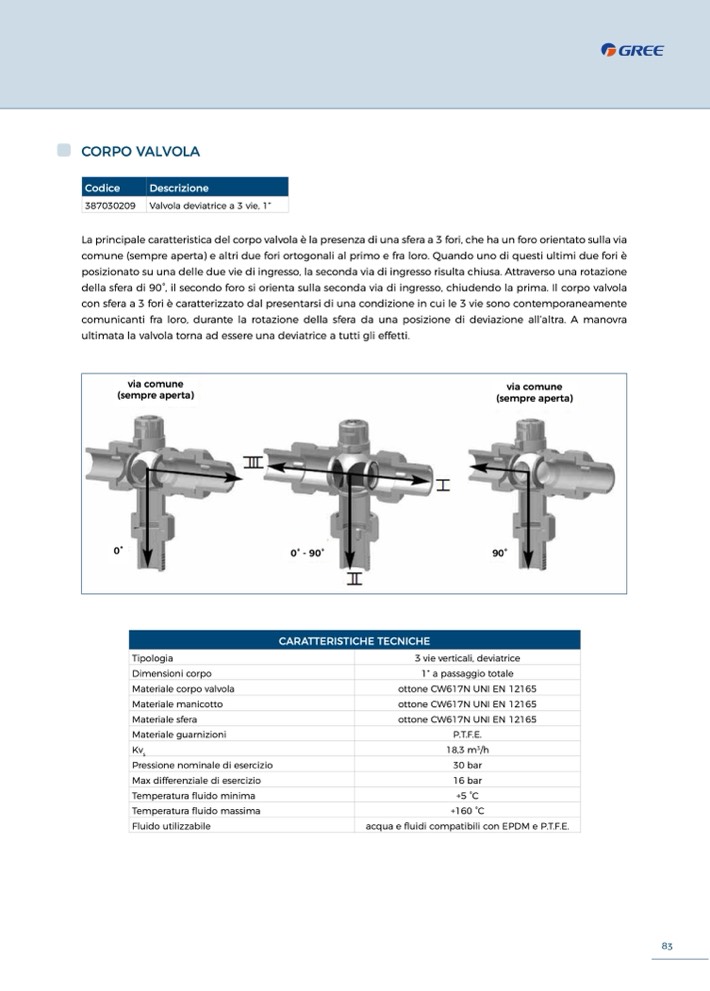

CORPO VALVOLA

La principale caratteristica del corpo valvola è la presenza di una sfera a 3 fori, che ha un foro orientato sulla via

comune (sempre aperta) e altri due fori ortogonali al primo e fra loro. Quando uno di questi ultimi due fori è

posizionato su una delle due vie di ingresso, la seconda via di ingresso risulta chiusa. Attraverso una rotazione

della sfera di 90°, il secondo foro si orienta sulla seconda via di ingresso, chiudendo la prima. Il corpo valvola

con sfera a 3 fori è caratterizzato dal presentarsi di una condizione in cui le 3 vie sono contemporaneamente

comunicanti fra loro, durante la rotazione della sfera da una posizione di deviazione all’altra. A manovra

ultimata la valvola torna ad essere una deviatrice a tutti gli effetti.

Codice

Descrizione

387030209

Valvola deviatrice a 3 vie, 1”

via comune

(sempre aperta)

via comune

(sempre aperta)

0°

0° - 90°

90°

CARATTERISTICHE TECNICHE

Tipologia

3 vie verticali, deviatrice

Dimensioni corpo

1” a passaggio totale

Materiale corpo valvola

ottone CW617N UNI EN 12165

Materiale manicotto

ottone CW617N UNI EN 12165

Materiale sfera

ottone CW617N UNI EN 12165

Materiale guarnizioni

P.T.F.E.

Kv

s

18,3 m

3

/h

Pressione nominale di esercizio

30 bar

Max differenziale di esercizio

16 bar

Temperatura fluido minima

+5 °C

Temperatura fluido massima

+160 °C

Fluido utilizzabile

acqua e fluidi compatibili con EPDM e P.T.F.E.
