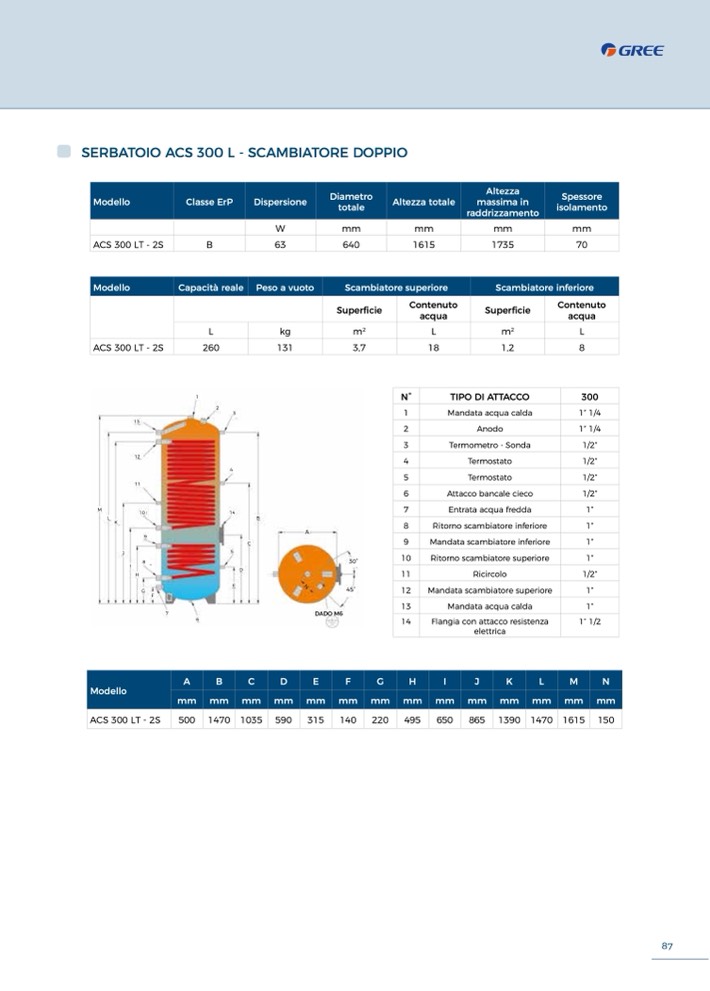

SERBATOIO ACS 300 L - SCAMBIATORE DOPPIO

Modello

Classe ErP

Dispersione

Diametro

totale

Altezza totale

Altezza

massima in

raddrizzamento

Spessore

isolamento

W

mm

mm

mm

mm

ACS 300 LT - 2S

B

63

640

1615

1735

70

Modello

Capacità reale

Peso a vuoto

Scambiatore superiore

Scambiatore inferiore

Superficie

Contenuto

acqua

Superficie

Contenuto

acqua

L

kg

m

2

L

m

2

L

ACS 300 LT - 2S

260

131

3,7

18

1,2

8

N°

TIPO DI ATTACCO

300

1

Mandata acqua calda

1” 1/4

2

Anodo

1” 1/4

3

Termometro - Sonda

1/2”

4

Termostato

1/2”

5

Termostato

1/2”

6

Attacco bancale cieco

1/2”

7

Entrata acqua fredda

1”

8

Ritorno scambiatore inferiore

1”

9

Mandata scambiatore inferiore

1”

10

Ritorno scambiatore superiore

1”

11

Ricircolo

1/2”

12

Mandata scambiatore superiore

1”

13

Mandata acqua calda

1”

14

Flangia con attacco resistenza

elettrica

1” 1/2

13

12

11

1

2

3

4

M

14

L

B

10

K

9

A

J

I

H

8

C

5

D

30°

G

E

45°

F

7

DADO M6

6

Modello

A

B

C

D

E

F

G

H

I

J

K

L

M

N

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

ACS 300 LT - 2S

500

1470

1035

590

315

140

220

495

650

865

1390

1470

1615

150

87

N
