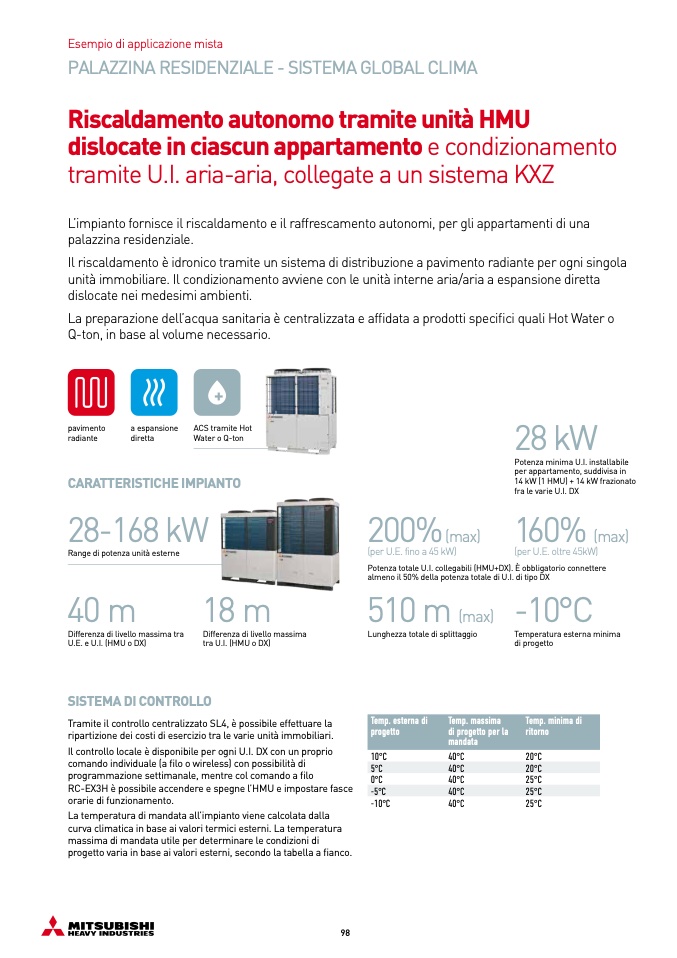

Esempio di applicazione mista
PALAZZINA RESIDENZIALE - SISTEMA GLOBAL CLIMA
Riscaldamento autonomo tramite unità HMU
dislocate in ciascun appartamento e condizionamento
tramite U.I. aria-aria, collegate a un sistema KXZ
L’impianto fornisce il riscaldamento e il raffrescamento autonomi, per gli appartamenti di una
palazzina residenziale.
Il riscaldamento è idronico tramite un sistema di distribuzione a pavimento radiante per ogni singola
unità immobiliare. Il condizionamento avviene con le unità interne aria/aria a espansione diretta
dislocate nei medesimi ambienti.
La preparazione dell’acqua sanitaria è centralizzata e affidata a prodotti specifici quali Hot Water o
Q-ton, in base al volume necessario.
pavimento
radiante
a espansione
diretta
ACS tramite Hot
Water o Q-ton
28 kW
Potenza minima U.I. installabile
per appartamento, suddivisa in
14 kW (1 HMU) + 14 kW frazionato
fra le varie U.I. DX
160%
(max)
(per U.E. oltre 45kW)
CARATTERISTICHE IMPIANTO
28-168 kW
Range di potenza unità esterne
200%
(max)
(per U.E. fino a 45 kW)
Potenza totale U.I. collegabili (HMU+DX). È obbligatorio connettere
almeno il 50% della potenza totale di U.I. di tipo DX
40m
18m
510m
(max)
-10°C
Temperatura esterna minima
di progetto
20°C
25°C
25°C
Differenza di livello massima tra
Differenza di livello massima
U.E. e U.I. (HMU o DX)
tra U.I. (HMU o DX)
SISTEMA DI CONTROLLO
Tramite il controllo centralizzato SL4, è possibile effettuare la
ripartizione dei costi di esercizio tra le varie unità immobiliari.
Il controllo locale è disponibile per ogni U.I. DX con un proprio
comando individuale (a filo o wireless) con possibilità di
programmazione settimanale, mentre col comando a filo
RC-EX3H è possibile accendere e spegne l’HMU e impostare fasce
orarie di funzionamento.
La temperatura di mandata all’impianto viene calcolata dalla
curva climatica in base ai valori termici esterni. La temperatura
massima di mandata utile per determinare le condizioni di
progetto varia in base ai valori esterni, secondo la tabella a fianco.
Lunghezza totale di splittaggio
10°C
40°C
0°C
40°C
-10°C
40°C
Temp. esterna di
progetto
Temp. massima
di progetto per la
mandata
Temp. minima di
ritorno
5°C
40°C
20°C
-5°C
40°C
25°C
