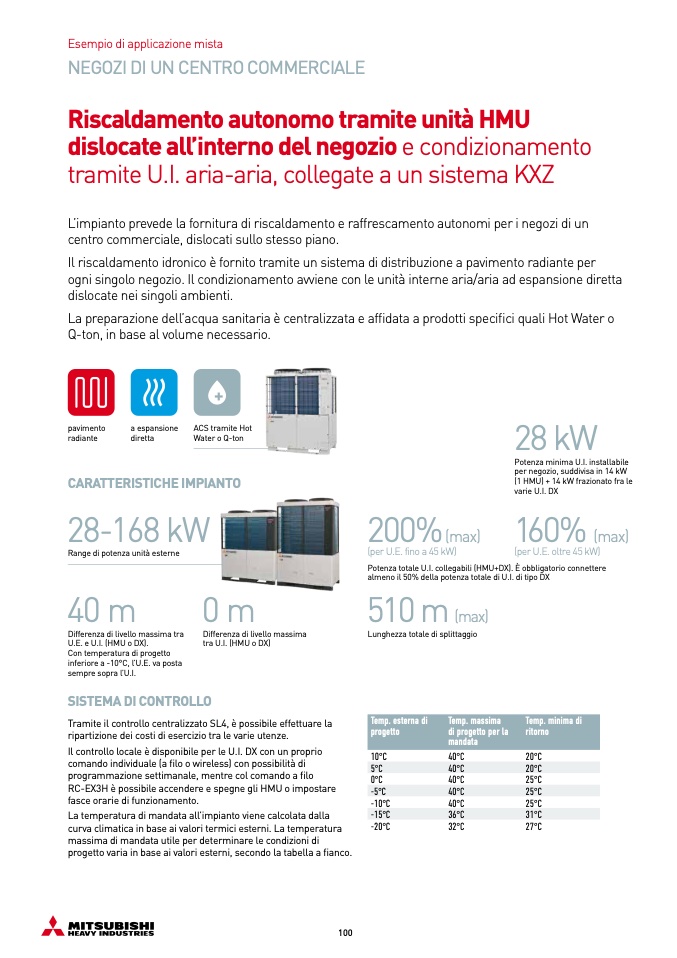

Esempio di applicazione mista

NEGOZI DI UN CENTRO COMMERCIALE

Riscaldamento autonomo tramite unità HMU

dislocate all’interno del negozio e condizionamento

tramite U.I. aria-aria, collegate a un sistema KXZ

L’impianto prevede la fornitura di riscaldamento e raffrescamento autonomi per i negozi di un

centro commerciale, dislocati sullo stesso piano.

Il riscaldamento idronico è fornito tramite un sistema di distribuzione a pavimento radiante per

ogni singolo negozio. Il condizionamento avviene con le unit

à interne aria/aria ad espansione diretta

dislocate nei singoli ambienti.

La preparazione dell’acqua sanitaria è centralizzata e affidata a prodotti specifici quali Hot Water o

Q-ton, in base al volume necessario.

pavimento

radiante

a espansione

diretta

ACS tramite Hot

Water o Q-ton

28 kW

Potenza minima U.I. installabile

per negozio, suddivisa in 14 kW

(1 HMU) + 14 kW frazionato fra le

varie U.I. DX

160%

(max)

(per U.E. oltre 45 kW)

CARATTERISTICHE IMPIANTO

28-168 kW

Range di potenza unità esterne

200%

(max)

(per U.E. fino a 45 kW)

Potenza totale U.I. collegabili (HMU+DX). È obbligatorio connettere

almeno il 50% della potenza totale di U.I. di tipo DX

40m

0m

510m

(max)

Differenza di livello massima tra

Differenza di livello massima

U.E. e U.I. (HMU o DX).

tra U.I. (HMU o DX)

Con temperatura di progetto

inferiore a -10°C, l’U.E. va posta

sempre sopra l’U.I.

SISTEMA DI CONTROLLO

Tramite il controllo centralizzato SL4, è possibile effettuare la

ripartizione dei costi di esercizio tra le varie utenze.

Il controllo locale è disponibile per le U.I. DX con un proprio

comando individuale (a filo o wireless) con possibilità di

programmazione settimanale, mentre col comando a filo

RC-EX3H è possibile accendere e spegne gli HMU o impostare

fasce orarie di funzionamento.

La temperatura di mandata all’impianto viene calcolata dalla

curva climatica in base ai valori termici esterni. La temperatura

massima di mandata utile per determinare le condizioni di

progetto varia in base ai valori esterni, secondo la tabella a fianco.

Lunghezza totale di splittaggio

10°C

40°C

20°C

0°C

40°C

25°C

-10°C

40°C

25°C

-20°C

32°C

27°C

Temp. esterna di

progetto

Temp. massima

di progetto per la

mandata

Temp. minima di

ritorno

5°C

40°C

20°C

-5°C

40°C

25°C

-15°C

36°C

31°C
