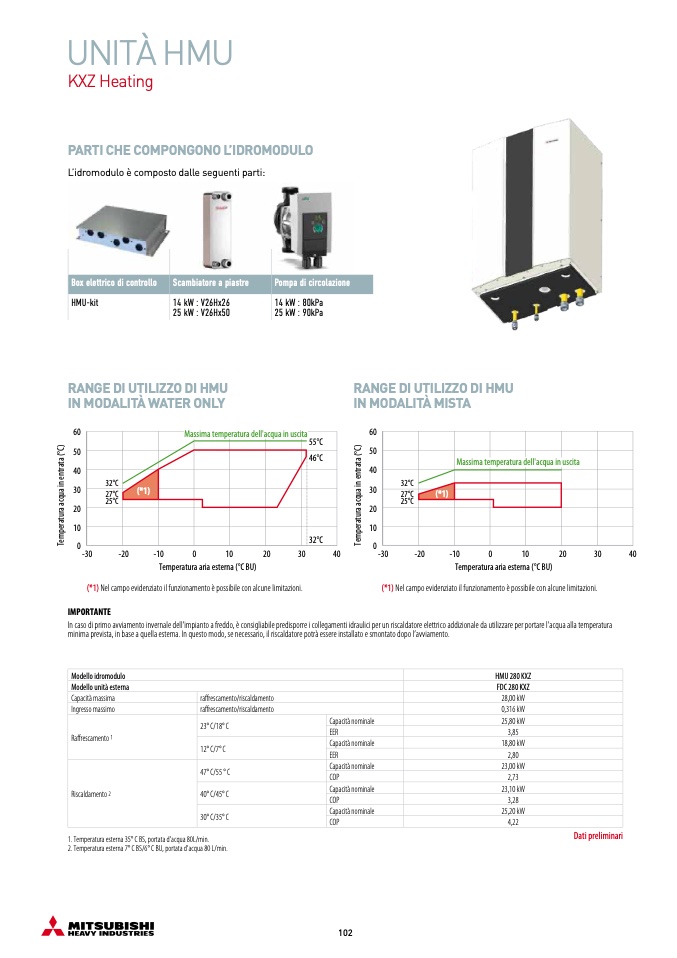

UNITÀ HMU
KXZ Heating
PARTI CHE COMPONGONO L’IDROMODULO
L’idromodulo è composto dalle seguenti parti:
HMU-kit
14 kW : V26Hx26
25 kW : V26Hx50
RANGE DI UTILIZZO DI HMU
IN MODALITÀ WATER ONLY
14 kW : 80kPa
25 kW : 90kPa
Box elettrico di controllo
Scambiatore a piastre
Pompa di circolazione
60
Massima temperatura dell'acqua in uscita
55°C
50
40
30
20
10
RANGE DI UTILIZZO DI HMU
IN MODALITÀ MISTA
60
50
40
30
20
10
Massima temperatura dell'acqua in uscita
32°C
27°C
25°C
(*1)
32°C
27°C
25°C
(*1)
46°C
32°C
0
-30
-20
-10
0
10
20
30
40
0
-30
-20
-10
0
10
20
30
40
Temperatura aria esterna (°C BU)
Temperatura aria esterna (°C BU)
(*1) Nel campo evidenziato il funzionamento è possibile con alcune limitazioni.
(*1) Nel campo evidenziato il funzionamento è possibile con alcune limitazioni.
IMPORTANTE
In caso di primo avviamento invernale dell’impianto a freddo, è consigliabile predisporre i collegamenti idraulici per un riscaldatore elettrico addizionale da utilizzare per portare l'acqua alla temperatura
minima prevista, in base a quella esterna. In questo modo, se necessario, il riscaldatore potrà essere installato e smontato dopo l’avviamento.
Modello idromodulo
HMU 280 KXZ
Modello unità esterna
FDC 280 KXZ
Capacità massima
raffrescamento/riscaldamento
28,00 kW
Ingresso massimo
raffrescamento/riscaldamento
0,316 kW
Raffrescamento 1
23° C/18° C
Capacità nominale
25,80 kW
EER
3,85
12° C/7° C
Capacità nominale
18,80 kW
EER
2,80
Riscaldamento 2
47° C/55 ° C
Capacità nominale
23,00 kW
COP
2,73
40° C/45° C
Capacità nominale
23,10 kW
COP
3,28
30° C/35° C
Capacità nominale
25,20 kW
COP
4,22
1. Temperatura esterna 35° C BS, portata d'acqua 80L/min.
2. Temperatura esterna 7° C BS/6° C BU, portata d'acqua 80 L/min.
Dati preliminari
