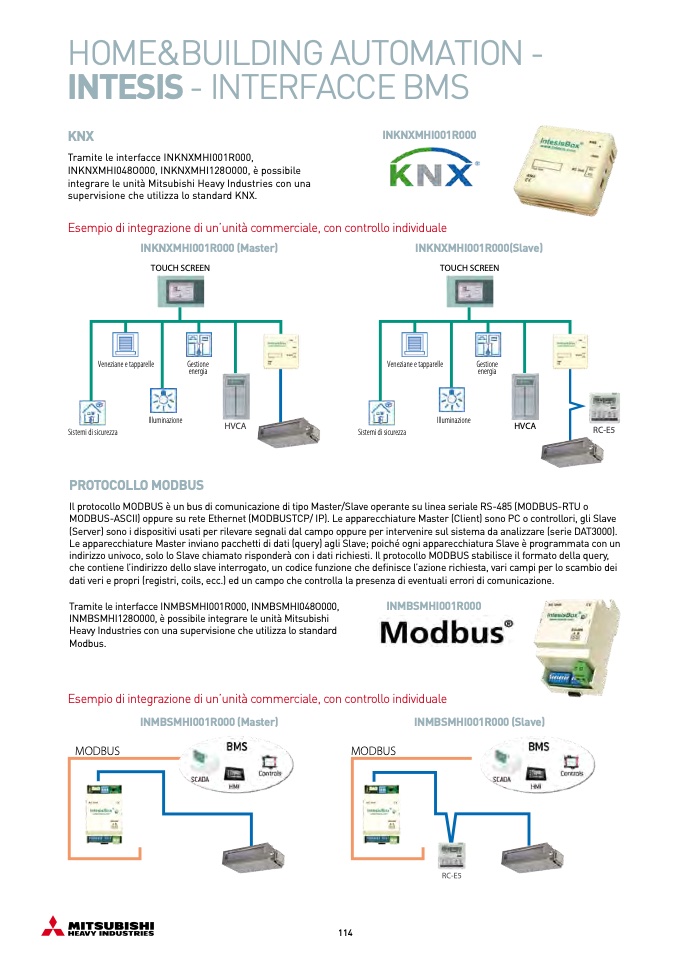

HOME&BUILDING AUTOMATION -

INTESIS - INTERFACCE BMS

KNX

Tramite le interfacce INKNXMHI001R000,

INKNXMHI048O000, INKNXMHI128O000, è possibile

integrare le unità Mitsubishi Heavy Industries con una

supervisione che utilizza lo standard KNX.

INKNXMHI001R000

Esempio di integrazione di un’unità commerciale, con controllo individuale

INKNXMHI001R000 (Master)

INKNXMHI001R000(Slave)

TOUCH SCREEN

TOUCH SCREEN

Veneziane e tapparelle

Illuminazione

Sistemi di sicurezza

PROTOCOLLO MODBUS

Gestione

energia

Veneziane e tapparelle

Illuminazione

Sistemi di sicurezza

Il protocollo MODBUS è un bus di comunicazione di tipo Master/Slave operante su linea seriale RS-485 (MODBUS-RTU o

MODBUS-ASCII) oppure su rete Ethernet (MODBUSTCP/ IP). Le apparecchiature Master (Client) sono PC o controllori, gli Slave

(Server) sono i dispositivi usati per rilevare segnali dal campo oppure per intervenire sul sistema da analizzare (serie DAT3000).

Le apparecchiature Master inviano pacchetti di dati (query) agli Slave; poiché ogni apparecchiatura Slave è programmata con un

indirizzo univoco, solo lo Slave chiamato risponderà con i dati richiesti. Il protocollo MODBUS stabilisce il formato della query,

che contiene l’indirizzo dello slave interrogato, un codice funzione che definisce l’azione richiesta, vari campi per lo scambio dei

dati veri e propri (registri, coils, ecc.) ed un campo che controlla la presenza di eventuali errori di comunicazione.

Tramite le interfacce INMBSMHI001R000, INMBSMHI048O000,

INMBSMHI001R000

INMBSMHI128O000, è possibile integrare le unità Mitsubishi

Heavy Industries con una supervisione che utilizza lo standard

Modbus.

Esempio di integrazione di un’unità commerciale, con controllo individuale

Gestione

energia

HVCA

HVCA

RC-E5

RC-E5

MODBUS

INMBSMHI001R000 (Master)

INMBSMHI001R000 (Slave)

MODBUS
