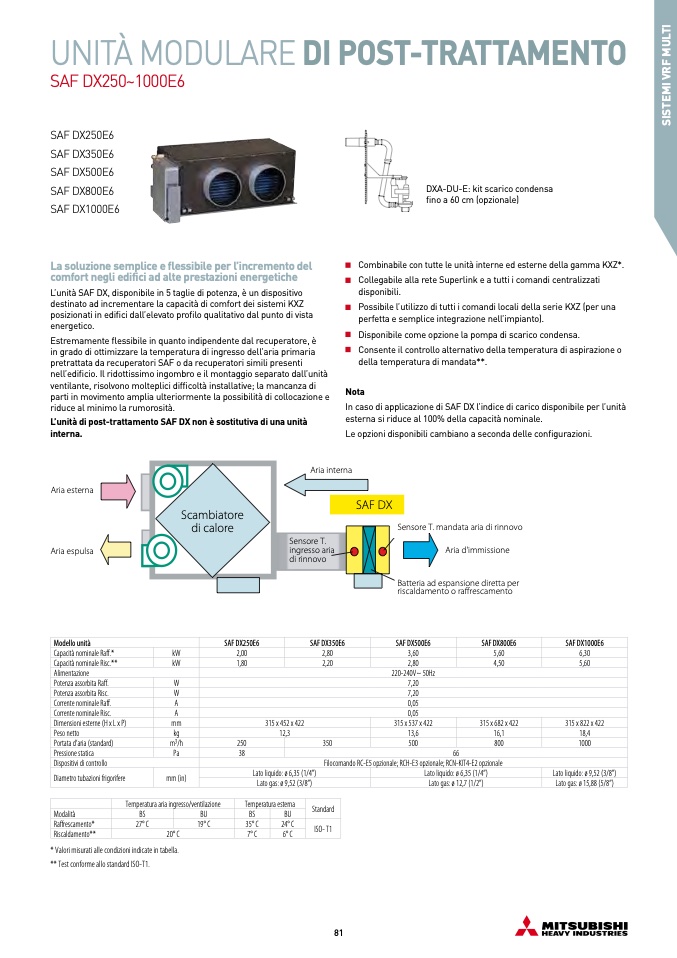

UNITÀ MODULARE DI POST-TRATTAMENTO

SAF DX250~1000E6

SAF DX250E6

SAF DX350E6

SAF DX500E6

SAF DX800E6

SAF DX1000E6

La soluzione semplice e flessibile per l’incremento del

comfort negli edifici ad alte prestazioni energetiche

L’unità SAF DX, disponibile in 5 taglie di potenza, è un dispositivo

destinato ad incrementare la capacità di comfort dei sistemi KXZ

posizionati in edifici dall’elevato profilo qualitativo dal punto di vista

energetico.

DXA-DU-E: kit scarico condensa

fino a 60 cm (opzionale)

Combinabile con tutte le unità interne ed esterne della gamma KXZ*.

Collegabile alla rete Superlink e a tutti i comandi centralizzati

disponibili.

Possibile l’utilizzo di tutti i comandi locali della serie KXZ (per una

perfetta e semplice integrazione nell’impianto).

Disponibile come opzione la pompa di scarico condensa.

Consente il controllo alternativo della temperatura di aspirazione o

della temperatura di mandata**.

Nota

In caso di applicazione di SAF DX l’indice di carico disponibile per l’unità

esterna si riduce al 100% della capacità nominale.

Le opzioni disponibili cambiano a seconda delle configurazioni.

Estremamente flessibile in quanto indipendente dal recuperatore, è

in grado di ottimizzare la temperatura di ingresso dell’aria primaria

pretrattata da recuperatori SAF o da recuperatori simili presenti

nell’edificio. Il ridottissimo ingombro e il montaggio separato dall’unità

ventilante, risolvono molteplici difficoltà installative; la mancanza di

parti in movimento amplia ulteriormente la possibilit

à di collocazione e

riduce al minimo la rumorosità.

L’unità di post-trattamento SAF DX non

è sostitutiva di una unità

interna.

Aria esterna

Aria espulsa

Aria interna

SAF DX

* Valori misurati alle condizioni indicate in tabella.

** Test conforme allo standard ISO-T1.

Scambiatore

di calore

Sensore T.

ingresso aria

di rinnovo

Sensore T. mandata aria di rinnovo

Aria d'immissione

Batteria ad espansione diretta per

riscaldamento o raffrescamento

Modello unità

SAF DX250E6

SAF DX350E6

SAF DX500E6

SAF DX800E6

SAF DX1000E6

Capacità nominale Raff.*

kW

2,00

2,80

3,60

5,60

6,30

Capacità nominale Risc.**

kW

1,80

2,20

2,80

4,50

5,60

Alimentazione

220-240V~ 50Hz

Potenza assorbita Raff.

W

7,20

Potenza assorbita Risc.

W

7,20

Corrente nominale Raff.

A

0,05

Corrente nominale Risc.

A

0,05

Dimensioni esterne (H x L x P)

mm

315 x 452 x 422

315 x 537 x 422

315 x 682 x 422

315 x 822 x 422

Peso netto

kg

12,3

13,6

16,1

18,4

Portata d’aria (standard)

m3/h

250

350

500

800

1000

Pressione statica

Pa

38

66

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale

Diametro tubazioni frigorifere

mm (in)

Lato liquido: ø 6,35 (1/4”)

Lato liquido: ø 6,35 (1/4”)

Lato liquido: ø 9,52 (3/8”)

Lato gas: ø 9,52 (3/8”)

Lato gas: ø 12,7 (1/2”)

Lato gas: ø 15,88 (5/8”)

Temperatura aria ingresso/ventilazione

Temperatura esterna

Standard

Modalità

BS

BU

BS

BU

Raffrescamento*

27° C

19° C

35° C

24° C

ISO- T1

Riscaldamento**

20° C

7° C

6° C
