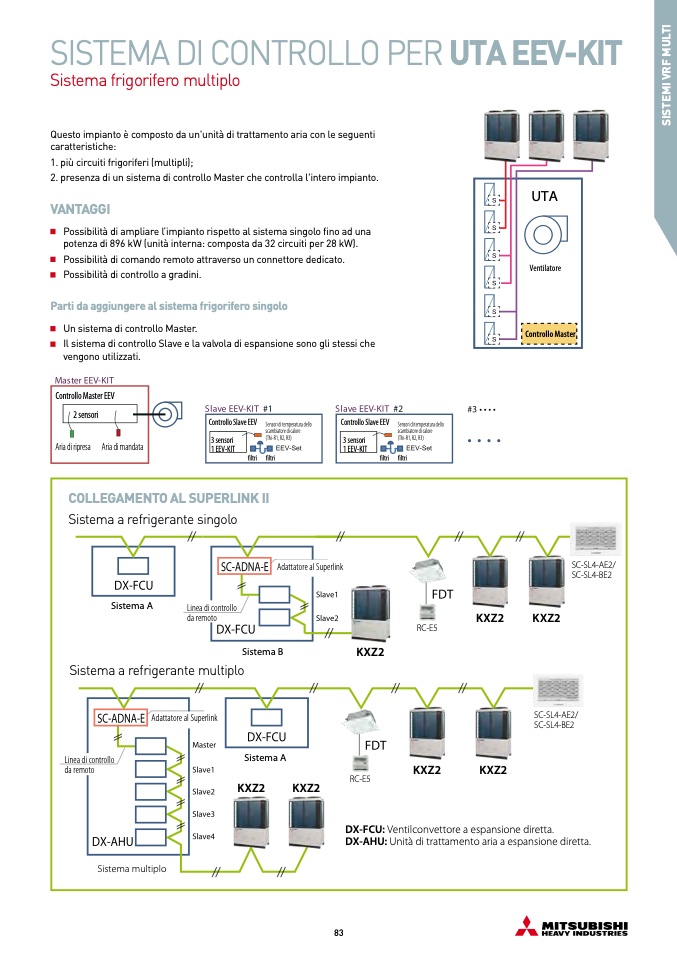

SISTEMA DI CONTROLLO PER UTA EEV-KIT

Sistema frigorifero multiplo

Questo impianto è composto da un'unità di trattamento aria con le seguenti

caratteristiche:

1. più circuiti frigoriferi (multipli);

2. presenza di un sistema di controllo Master che controlla l'intero impianto.

VANTAGGI

Possibilità di ampliare l’impianto rispetto al sistema singolo fino ad una

potenza di 896 kW (unità interna: composta da 32 circuiti per 28 kW).

Possibilità di comando remoto attraverso un connettore dedicato.

Possibilità di controllo a gradini.

Parti da aggiungere al sistema frigorifero singolo

Un sistema di controllo Master.

Il sistema di controllo Slave e la valvola di espansione sono gli stessi che

vengono utilizzati.

COLLEGAMENTO AL SUPERLINK II

Sistema a refrigerante singolo

Sistema A

Sistema B

Sistema a refrigerante multiplo

link

KXZ2

RC-E5

SC-SL4-AE2/

SC-SL4-BE2

SC-SL4-AE2/

SC-SL4-BE2

UTA

Ventilatore

Controllo Master

Controllo Master EEV

Aria di ripresa Aria di mandata

2 sensori

Controllo Slave EEV

filtri

Sensori di temperatura dello

scambiatore di calore

(Thi-R1, R2, R3)

filtri

Controllo Slave EEV

filtri

Sensori di temperatura dello

scambiatore di calore

(Thi-R1, R2, R3)

filtri

3 sensori

1 EEV-KIT

3 sensori

1 EEV-KIT

Adattatore al Super

Linea di controllo

da remoto

RC-E5

KXZ2

KXZ2

Adattatore al Superlink

Sistema multiplo

Sistema A

KXZ2

KXZ2

Linea di controllo

da remoto

KXZ2

KXZ2

DX-FCU: Ventilconvettore a espansione diretta.

DX-AHU: Unità di trattamento aria a espansione diretta.
