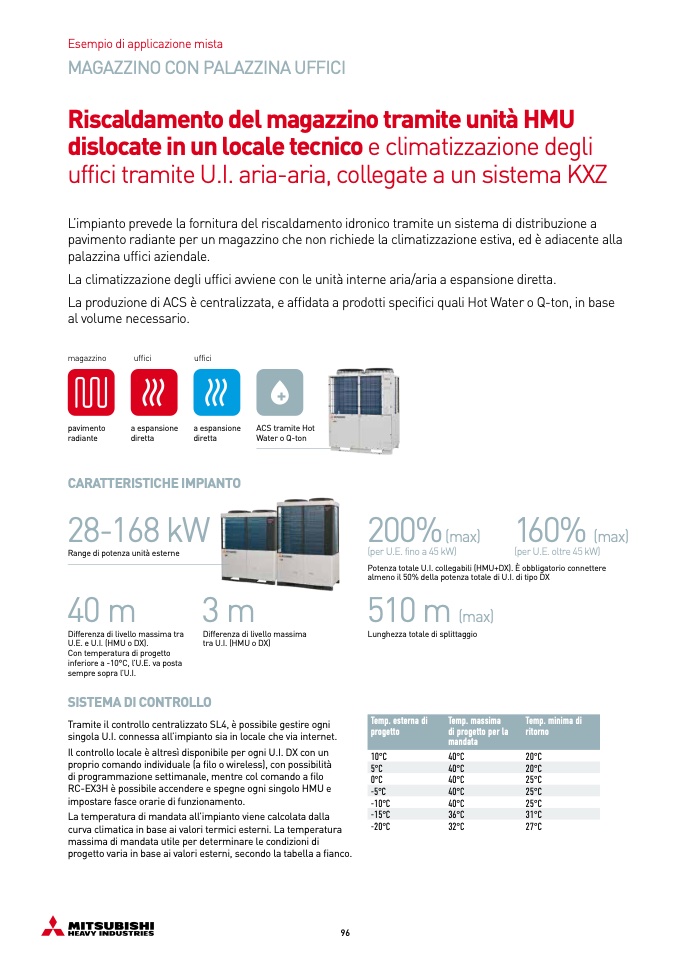

Esempio di applicazione mista

MAGAZZINO CON PALAZZINA UFFICI

Riscaldamento del magazzino tramite unità HMU

dislocate in un locale tecnico e climatizzazione degli

uffici tramite U.I. aria-aria, collegate a un sistema KXZ

L’impianto prevede la fornitura del riscaldamento idronico tramite un sistema di distribuzione a

pavimento radiante per un magazzino che non richiede la climatizzazione estiva, ed è adiacente alla

palazzina uffici aziendale.

La climatizzazione degli uffici avviene con le unità interne aria/aria a espansione diretta.

La produzione di ACS è centralizzata, e affidata a prodotti specifici quali Hot Water o Q-ton, in base

al volume necessario.

magazzino

pavimento

radiante

uffici

a espansione

diretta

uffici

a espansione

diretta

ACS tramite Hot

Water o Q-ton

CARATTERISTICHE IMPIANTO

28-168 kW

Range di potenza unità esterne

200%

(max)

(per U.E. fino a 45 kW)

160%

(max)

(per U.E. oltre 45 kW)

Potenza totale U.I. collegabili (HMU+DX). È obbligatorio connettere

almeno il 50% della potenza totale di U.I. di tipo DX

40m

3m

510m

(max)

Differenza di livello massima tra

Differenza di livello massima

U.E. e U.I. (HMU o DX).

tra U.I. (HMU o DX)

Con temperatura di progetto

inferiore a -10°C, l’U.E. va posta

sempre sopra l’U.I.

SISTEMA DI CONTROLLO

Tramite il controllo centralizzato SL4, è possibile gestire ogni

singola U.I. connessa all’impianto sia in locale che via internet.

Il controllo locale è altresì disponibile per ogni U.I. DX con un

proprio comando individuale (a filo o wireless), con possibilità

di programmazione settimanale, mentre col comando a filo

RC-EX3H è possibile accendere e spegne ogni singolo HMU e

impostare fasce orarie di funzionamento.

La temperatura di mandata all’impianto viene calcolata dalla

curva climatica in base ai valori termici esterni. La temperatura

massima di mandata utile per determinare le condizioni di

progetto varia in base ai valori esterni, secondo la tabella a fianco.

Lunghezza totale di splittaggio

10°C

40°C

20°C

0°C

40°C

25°C

-10°C

40°C

25°C

-20°C

32°C

27°C

Temp. esterna di

progetto

Temp. massima

di progetto per la

mandata

Temp. minima di

ritorno

5°C

40°C

20°C

-5°C

40°C

25°C

-15°C

36°C

31°C
