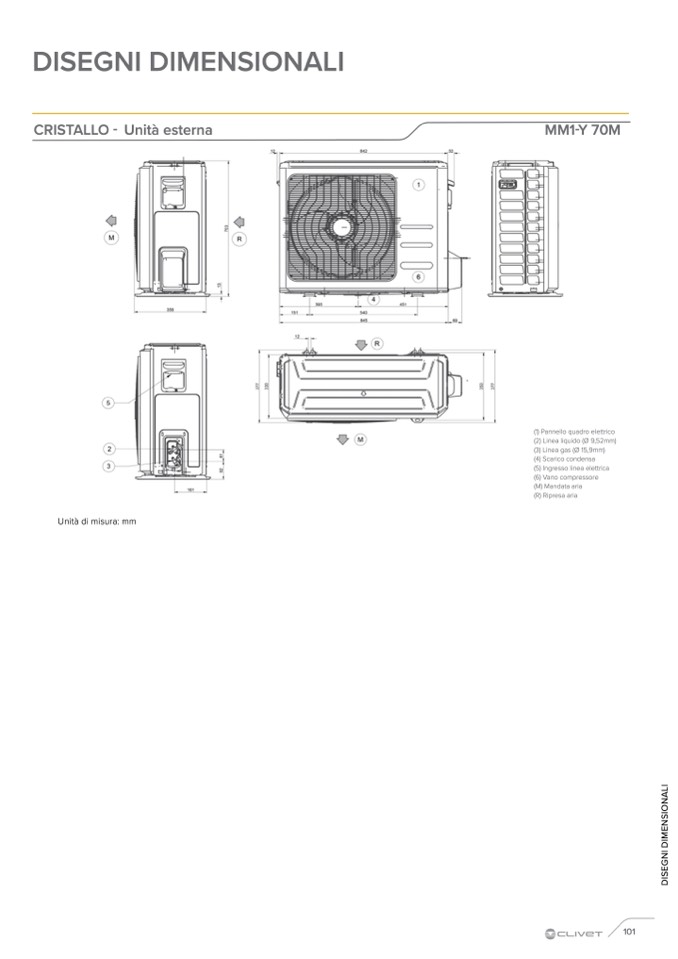

DISEGNI DIMENSIONALI

CRISTALLO - Unità esterna

MM1-Y 70M

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø 15,9mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressore

(M) Mandata aria

(R) Ripresa aria
