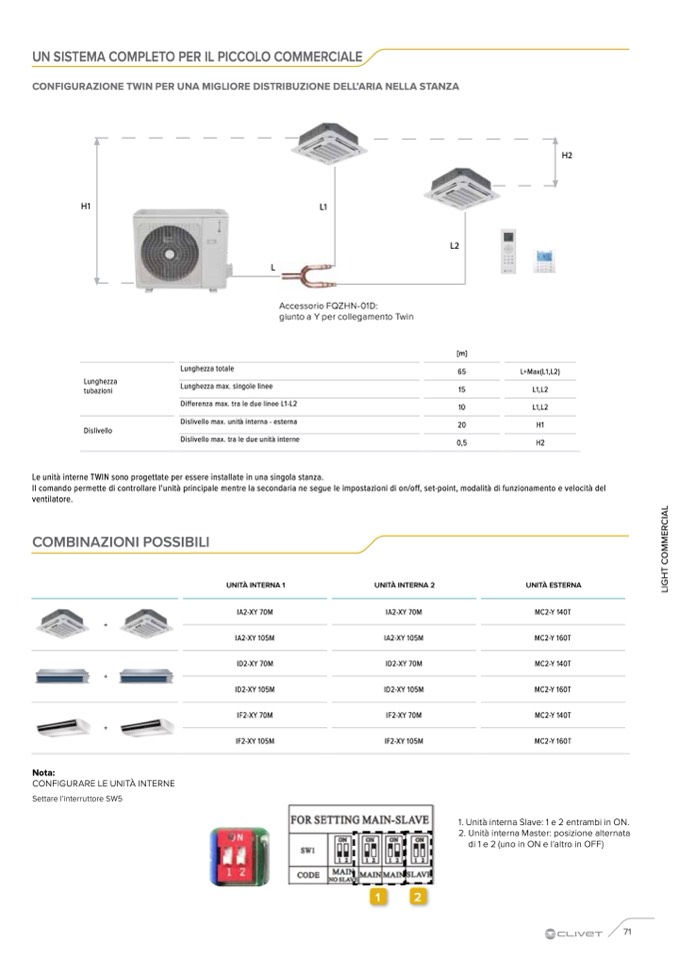

UN SISTEMA COMPLETO PER IL PICCOLO COMMERCIALE

CONFIGURAZIONE TWIN PER UNA MIGLIORE DISTRIBUZIONE DELL’ARIA NELLA STANZA

H2

H1

L1

L

Lunghezza totale

Lunghezza max. singole linee

Differenza max. tra le due linee L1-L2

Dislivello max. unità interna - esterna

Dislivello max. tra le due unità interne

L2

[m]

65

15

10

20

0,5

Accessorio FQZHN-01D:

giunto a Y per collegamento Twin

Lunghezza

tubazioni

Dislivello

L+Max(L1,L2)

L1,L2

L1,L2

H1

H2

Le unità interne TWIN sono progettate per essere installate in una singola stanza.

Il comando permette di controllare l’unità principale mentre la secondaria ne segue le impostazioni di on/off, set-point, modalit

à di funzionamento e velocità del

ventilatore.

COMBINAZIONI POSSIBILI

+

+

+

CONFIGURARE LE UNIT

À INTERNE

Settare l’interruttore SW5

UNITÀ INTERNA 1

IA2-XY 70M

IA2-XY 105M

ID2-XY 70M

ID2-XY 105M

IF2-XY 70M

IF2-XY 105M

UNITÀ INTERNA 2

IA2-XY 70M

IA2-XY 105M

ID2-XY 70M

ID2-XY 105M

IF2-XY 70M

IF2-XY 105M

UNITÀ ESTERNA

MC2-Y 140T

MC2-Y 160T

MC2-Y 140T

MC2-Y 160T

MC2-Y 140T

MC2-Y 160T

1. Unità interna Slave: 1 e 2 entrambi in ON.

2. Unità interna Master: posizione alternata

di 1 e 2 (uno in ON e l’altro in OFF)

Nota:

1

2
