7075 (3/4")

Models

Altezza 10,2 cm

Larghezza: 7,6 cm

Lunghezza: 11,4 cm

7001 (1")

Models

Altezza 10,2 cm

Larghezza: 7,6 cm

Lunghezza: 13,3 cm

PROSERIES 100 - 3/4"

Portata L/M

5

15

20

40

60

Perdite

Bar 0,15 0,18 0,2

0,3

0,35

Pressure: da 1,4 - 10,bar)

Portata da 3,8 a 75,7 L/M

E

l

e

t

t

r

o

v

a

l

v

o

l

e

PROSERIES 100 - 1"

Portata L/M

20

40

60

80

100

Perdite

Bar 0,15 0,21 0,25 0,28 0,34

Pressione: da 1,4 a 10,3 bar

Portata da 18,9 a 113,6 L/M

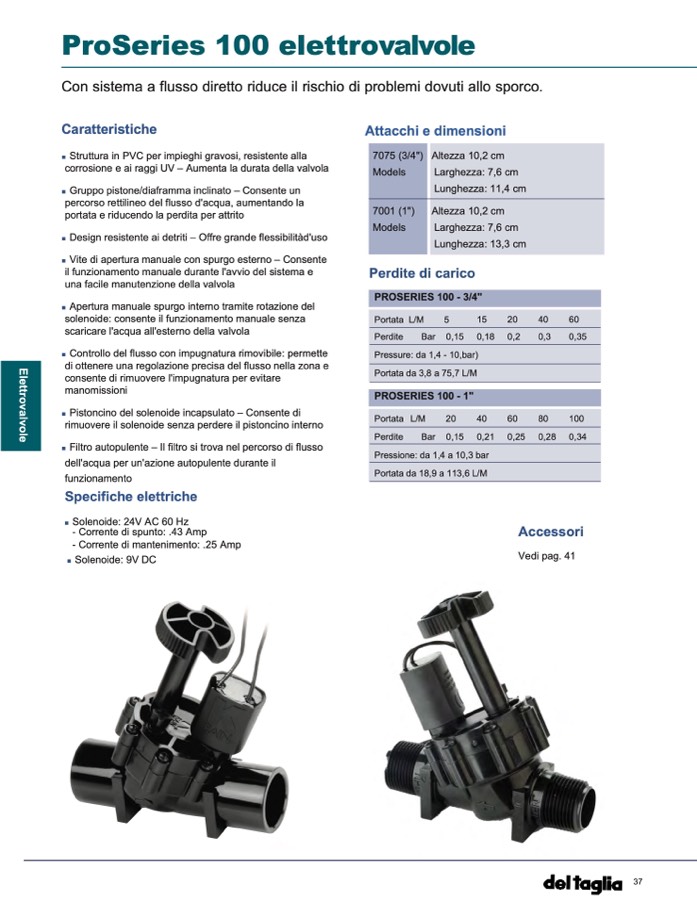

ProSeries 100 elettrovalvole

Con sistema a flusso diretto riduce il rischio di problemi dovuti allo sporco.

Caratteristiche

n

Struttura in PVC per impieghi gravosi, resistente alla

corrosione e ai raggi UV – Aumenta la durata della valvola

n

Gruppo pistone/diaframma inclinato – Consente un

percorso rettilineo del flusso d'acqua, aumentando la

portata e riducendo la perdita per attrito

n

Design resistente ai detriti – Offre grande flessibilitàd'uso

n

Vite di apertura manuale con spurgo esterno – Consente

il funzionamento manuale durante l'avvio del sistema e

una facile manutenzione della valvola

n

Apertura manuale spurgo interno tramite rotazione del

solenoide: consente il funzionamento manuale senza

scaricare l'acqua all'esterno della valvola

n

Controllo del flusso con impugnatura rimovibile: permette

di ottenere una regolazione precisa del flusso nella zona e

consente di rimuovere l'impugnatura per evitare

manomissioni

n

Pistoncino del solenoide incapsulato – Consente di

rimuovere il solenoide senza perdere il pistoncino interno

n

Filtro autopulente – Il filtro si trova nel percorso di flusso

dell'acqua per un'azione autopulente durante il

funzionamento

Specifiche elettriche

n

Solenoide: 24V AC 60 Hz

- Corrente di spunto: .43 Amp

- Corrente di mantenimento: .25 Amp

n

Solenoide: 9V DC

Attacchi e dimensioni

Perdite di carico

Accessori

Vedi pag. 41

37
