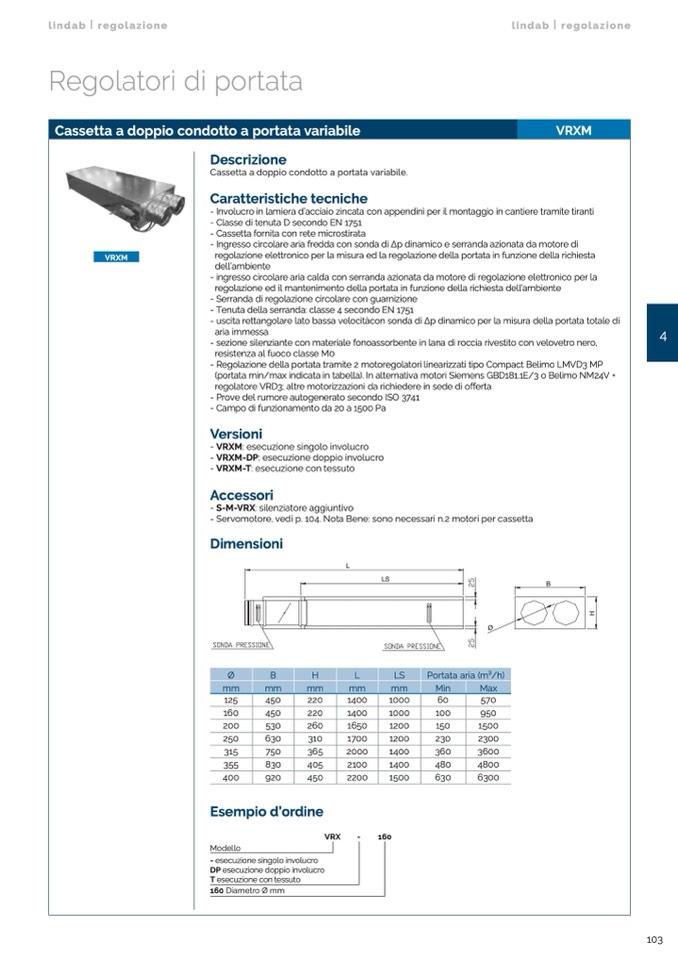

Regolatori di portata
Cassetta a doppio condotto a portata variabile
VRXM
VRXM
- Involucro in lamiera d’acciaio zincata con appendini per il montaggio in cantiere tramite tiranti
- Classe di tenuta D secondo EN 1751
- Cassetta fornita con rete microstirata
- Ingresso circolare aria fredda con sonda di Δp dinamico e serranda azionata da motore di
regolazione elettronico per la misura ed la regolazione della portata in funzione della richiesta
dell’ambiente
- ingresso circolare aria calda con serranda azionata da motore di regolazione elettronico per la
regolazione ed il mantenimento della portata in funzione della richiesta dell’ambiente
- Serranda di regolazione circolare con guarnizione
- Tenuta della serranda: classe 4 secondo EN 1751
- uscita rettangolare lato bassa velocitàcon sonda di Δp dinamico per la misura della portata totale di
aria immessa
- sezione silenziante con materiale fonoassorbente in lana di roccia rivestito con velovetro nero,
resistenza al fuoco classe M0
- Regolazione della portata tramite 2 motoregolatori linearizzati tipo Compact Belimo LMVD3 MP
Descrizione
Cassetta a doppio condotto a portata variabile.
Caratteristiche tecniche
(portata min/max indicata in tabella). In alternativa motori Siemens GBD181.1E/3 o Belimo NM24V +
4
5
6
7
8
9
10
11
12
13
regolatore VRD3; altre motorizzazioni da richiedere in sede di offerta
- Prove del rumore autogenerato secondo ISO 3741
- Campo di funzionamento da 20 a 1500 Pa
Versioni
- VRXM: esecuzione singolo involucro
- VRXM-DP: esecuzione doppio involucro
- VRXM-T: esecuzione con tessuto
Accessori
- S-M-VRX: silenziatore aggiuntivo
- Servomotore, vedi p. 104. Nota Bene: sono necessari n.2 motori per cassetta
Dimensioni
L
H
Ø
B
H
L
LS
Portataaria(m3/h)
mm
mm
mm
mm
mm
Min
Max
125
450
160
450
200
530
250
630
315
750
355
830
400
920
220
1400
1000
60
220
1400
1000
100
260
1650
1200
150
310
1700
1200
230
365
2000
1400
360
405
2100
1400
480
450
2200
1500
630
570
950
1500
2300
3600
4800
6300
Esempio d’ordine
Modello
- esecuzione singolo involucro
DP esecuzione doppio involucro
T esecuzione con tessuto
160 Diametro Ø mm
VRX
-
160
LS
B
Ø
