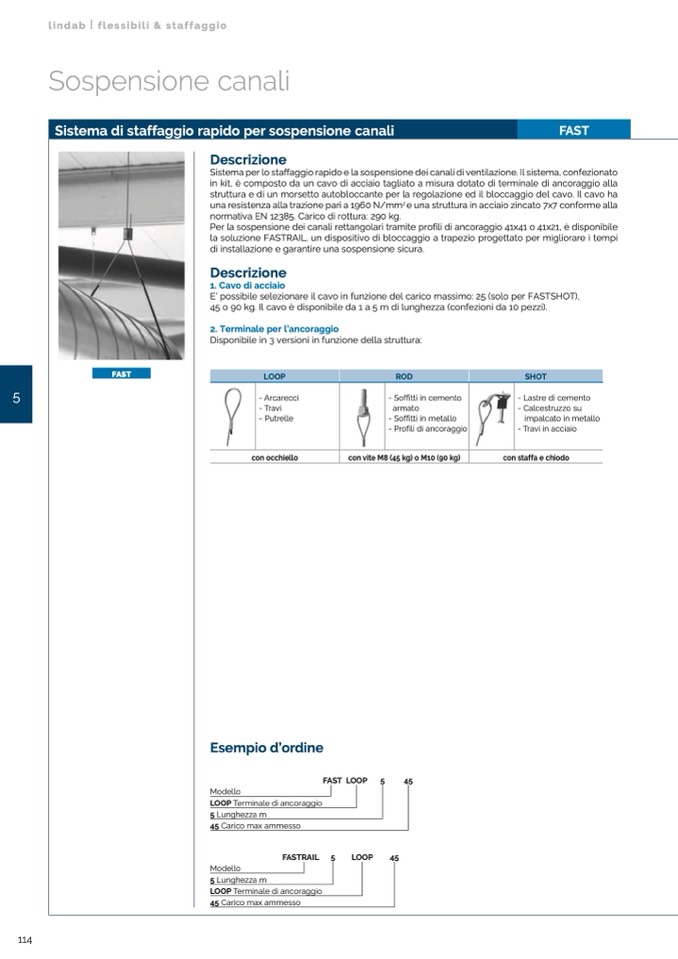

Sistema di staffaggio rapido per sospensione canali
FAST
Descrizione
Sistema per lo staffaggio rapido e la sospensione dei canali di ventilazione. Il sistema, confezionato
in kit, è composto da un cavo di acciaio tagliato a misura dotato di terminale di ancoraggio alla
struttura e di un morsetto autobloccante per la regolazione ed il bloccaggio del cavo. Il cavo ha
una resistenza alla trazione pari a 1960 N/mm
2
e una struttura in acciaio zincato 7x7 conforme alla
normativa EN 12385. Carico di rottura: 290 kg.
Per la sospensione dei canali rettangolari tramite profili di ancoraggio 41x41 o 41x21, è disponibile
la soluzione FASTRAIL, un dispositivo di bloccaggio a trapezio progettato per migliorare i tempi
di installazione e garantire una sospensione sicura.
Descrizione
1. Cavo di acciaio
E’ possibile selezionare il cavo in funzione del carico massimo: 25 (solo per FASTSHOT),
45 o 90 kg. Il cavo è disponibile da 1 a 5 m di lunghezza (confezioni da 10 pezzi).
2. Terminale per l’ancoraggio
Disponibile in 3 versioni in funzione della struttura:
5
FAST
LOOP
ROD
SHOT
- Arcarecci
- Travi
- Putrelle
- Soffitti in cemento
armato
- Soffitti in metallo
- Profili di ancoraggio
con occhiello
- Lastre di cemento
- Calcestruzzo su
impalcato in metallo
- Travi in acciaio
con staffa e chiodo
con vite M8 (45 kg) o M10 (90 kg)
Esempio d’ordine
FAST LOOP
Modello
LOOP Terminale di ancoraggio
5 Lunghezza m
45 Carico max ammesso
FASTRAIL 5
LOOP
Modello
5 Lunghezza m
LOOP Terminale di ancoraggio
45 Carico max ammesso
5
45
45
114
