lindab | diffusori

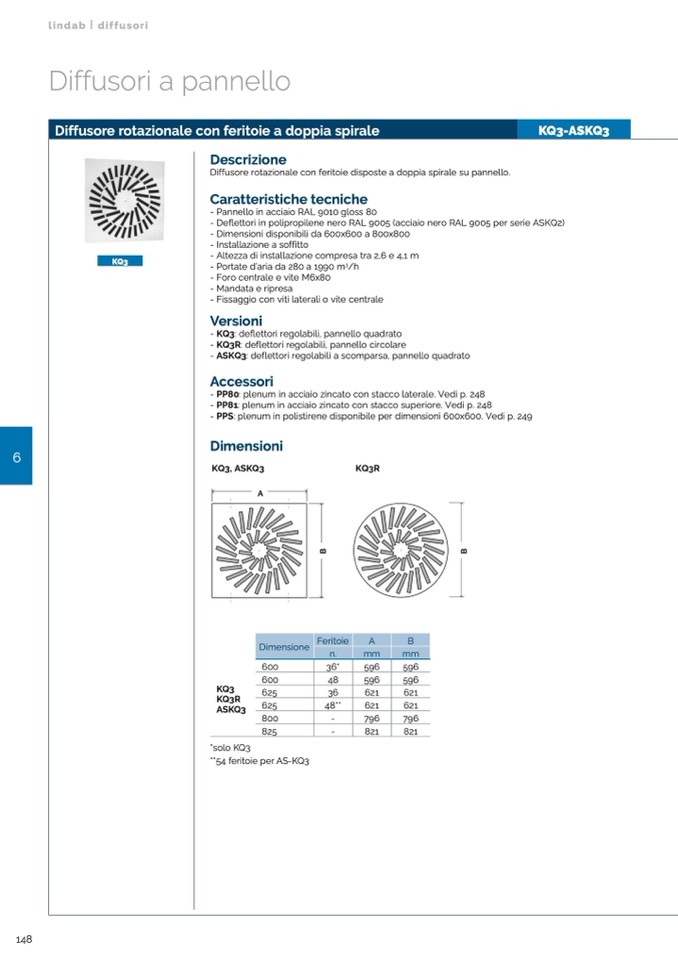

Diffusori a pannello

Diffusore rotazionale con feritoie a doppia spirale

KQ3-ASKQ3

KQ3

- Pannello in acciaio RAL 9010 gloss 80

- Deflettori in polipropilene nero RAL 9005 (acciaio nero RAL 9005 per serie ASKQ2)

- Dimensioni disponibili da 600x600 a 800x800

- Installazione a soffitto

- Altezza di installazione compresa tra 2,6 e 4,1 m

- Portate d’aria da 280 a 1990 m

3

/h

- Foro centrale e vite M6x80

- Mandata e ripresa

- Fissaggio con viti laterali o vite centrale

Versioni

- KQ3: deflettori regolabili, pannello quadrato

- KQ3R: deflettori regolabili, pannello circolare

- ASKQ3: deflettori regolabili a scomparsa, pannello quadrato

Accessori

- PP80: plenum in acciaio zincato con stacco laterale. Vedi p. 248

- PP81: plenum in acciaio zincato con stacco superiore. Vedi p. 248

- PPS: plenum in polistirene disponibile per dimensioni 600x600. Vedi p. 249

Dimensioni

KQ3, ASKQ3

KQ3R

A

Dimensione

Feritoie

A

B

n.

mm

mm

600

36*

596

596

600

48

596

596

625

36

621

621

625

48**

621

621

800

-

796

796

825

-

821

821

*solo KQ3

**54 feritoie per AS-KQ3

Descrizione

Diffusore rotazionale con feritoie disposte a doppia spirale su pannello.

Caratteristiche tecniche

B

B

KQ3

KQ3R

ASKQ3
