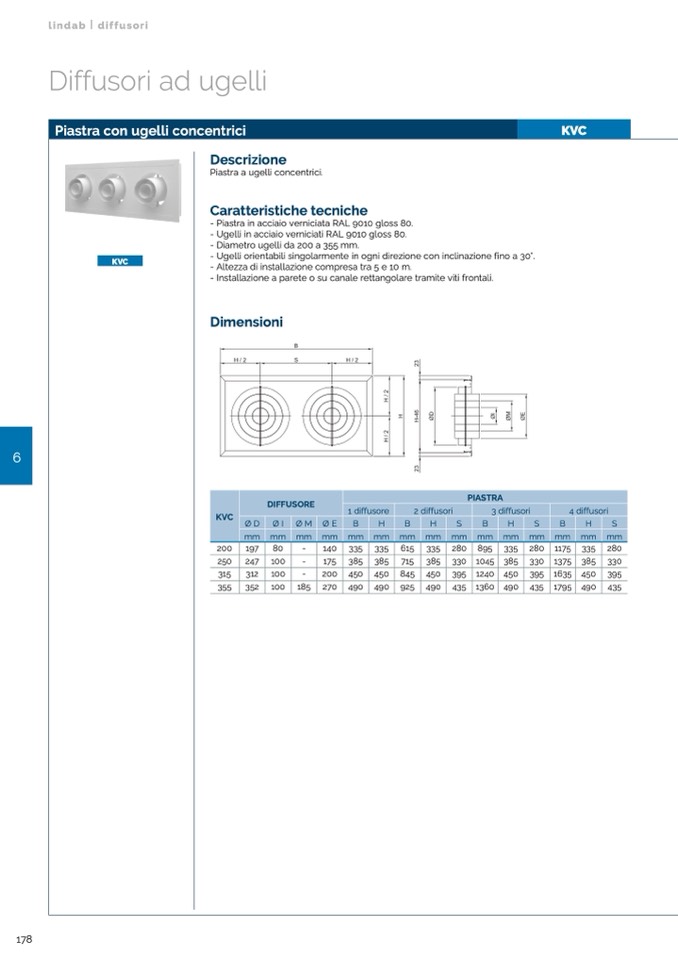

Piastra con ugelli concentrici

KVC

KVC

Descrizione

Piastra a ugelli concentrici.

Caratteristiche tecniche

- Piastra in acciaio verniciata RAL 9010 gloss 80.

- Ugelli in acciaio verniciati RAL 9010 gloss 80.

- Diametro ugelli da 200 a 355 mm.

- Ugelli orientabili singolarmente in ogni direzione con inclinazione fino a 30°.

- Altezza di installazione compresa tra 5 e 10 m.

- Installazione a parete o su canale rettangolare tramite viti frontali.

Dimensioni

6

KVC

DIFFUSORE

1 diffusore

2 diffusori

PIASTRA

3 diffusori

4 diffusori

ØD

ØI

ØM

ØE

B

H

B

H

S

B

H

S

B

H

S

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

197

80

-

140

335

335

615

335

280

895

335

280

1175

335

247

100

-

175

385

385

715

385

330

1045

385

330

1375

385

312

100

-

200

450

450

845

450

395

1240

450

395

1635

450

352

100

185

270

490

490

925

490

435

1360

490

435

1795

490

200

280

250

330

315

395

355

435

178
