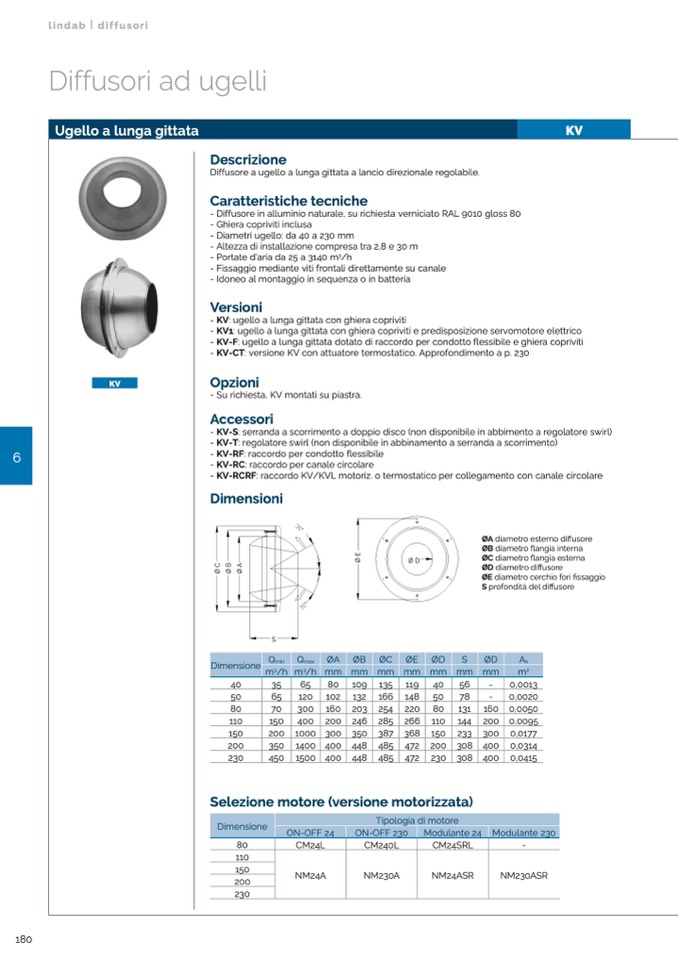

Ugello a lunga gittata
KV
Descrizione
Diffusore a ugello a lunga gittata a lancio direzionale regolabile.
Caratteristiche tecniche
- Diffusore in alluminio naturale, su richiesta verniciato RAL 9010 gloss 80
- Ghiera copriviti inclusa
- Diametri ugello: da 40 a 230 mm
- Altezza di installazione compresa tra 2,8 e 30 m
- Portate d’aria da 25 a 3140 m
3
/h
- Fissaggio mediante viti frontali direttamente su canale
- Idoneo al montaggio in sequenza o in batteria
Versioni
- KV: ugello a lunga gittata con ghiera copriviti
- KV1: ugello a lunga gittata con ghiera copriviti e predisposizione servomotore elettrico
- KV-F: ugello a lunga gittata dotato di raccordo per condotto flessibile e ghiera copriviti
- KV-CT: versione KV con attuatore termostatico. Approfondimento a p. 230
KV
Opzioni
- Su richiesta, KV montati su piastra.
Accessori
- KV-S: serranda a scorrimento a doppio disco (non disponibile in abbimento a regolatore swirl)
- KV-T: regolatore swirl (non disponibile in abbinamento a serranda a scorrimento)
- KV-RF: raccordo per condotto flessibile
- KV-RC: raccordo per canale circolare
- KV-RCRF: raccordo KV/KVL motoriz. o termostatico per collegamento con canale circolare
Dimensioni
6
ØD
ØA diametro esterno diffusore
ØB diametro flangia interna
ØC diametro flangia esterna
ØD diametro diffusore
ØE diametro cerchio fori fissaggio
S profondità del diffusore
S
Dimensione
Q
min
Q
max
ØA
ØB
ØC
ØE
ØD
S
ØD
A
k
m
3
/h
m
3
/h
mm
mm
mm
mm
mm
mm
mm
m
2
35
65
80
109
135
119
40
56
-
65
120
102
132
166
148
50
78
-
70
300
160
203
254
220
80
131
160
150
400
200
246
285
266
110
144
200
200
1000
300
350
387
368
150
233
300
350
1400
400
448
485
472
200
308
400
450
1500
400
448
485
472
230
308
400
40
0,0013
50
80
110
0,0020
0,0050
0,0095
150
0,0177
200
230
Selezione motore (versione motorizzata)
0,0314
0,0415
Dimensione
Tipologia di motore
ON-OFF 24
ON-OFF 230
Modulante 24
Modulante 230
80
-
110
CM24L
CM240L
CM24SRL
150
200
230
NM230ASR
NM24A
NM230A
NM24ASR
180
lindab | diffusori
Diffusori ad ugelli
Ø
C
Ø
B
Ø
A
Ø
E
