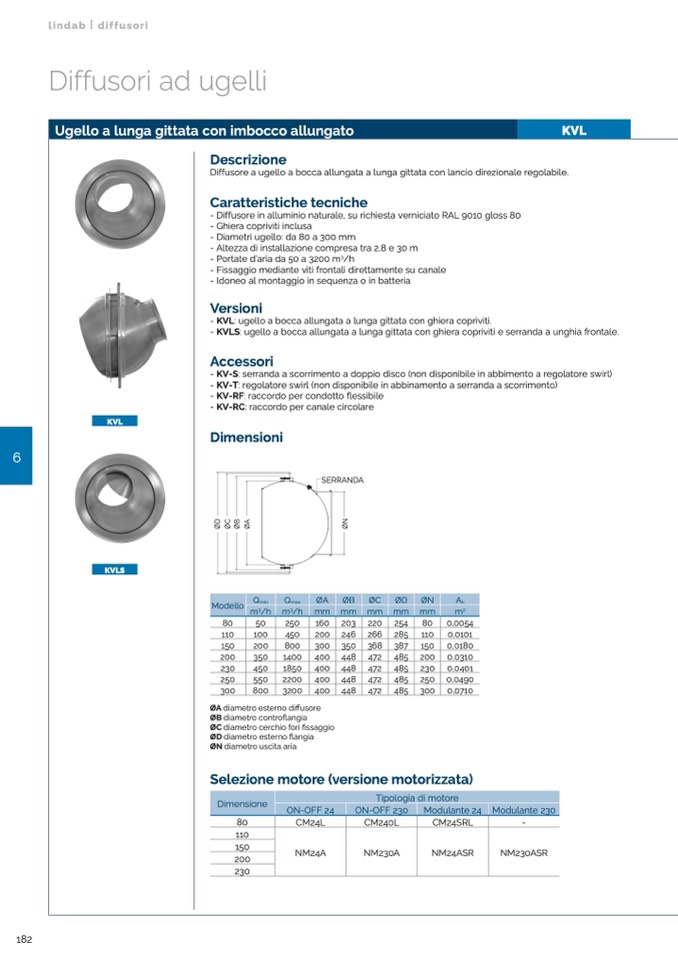

Ugello a lunga gittata con imbocco allungato

Modello

Q

max

ØB

ØD

A

k

KVL

KVL

KVLS

Descrizione

Diffusore a ugello a bocca allungata a lunga gittata con lancio direzionale regolabile.

Caratteristiche tecniche

- Diffusore in alluminio naturale, su richiesta verniciato RAL 9010 gloss 80

- Ghiera copriviti inclusa

- Diametri ugello: da 80 a 300 mm

- Altezza di installazione compresa tra 2,8 e 30 m

- Portate d’aria da 50 a 3200 m

3

/h

- Fissaggio mediante viti frontali direttamente su canale

- Idoneo al montaggio in sequenza o in batteria

Versioni

- KVL: ugello a bocca allungata a lunga gittata con ghiera copriviti.

- KVLS: ugello a bocca allungata a lunga gittata con ghiera copriviti e serranda a unghia frontale.

Accessori

- KV-S: serranda a scorrimento a doppio disco (non disponibile in abbimento a regolatore swirl)

- KV-T: regolatore swirl (non disponibile in abbinamento a serranda a scorrimento)

- KV-RF: raccordo per condotto flessibile

- KV-RC: raccordo per canale circolare

Dimensioni

SERRANDA

80

0,0054

110

0,0101

150

0,0180

200

0,0310

230

0,0401

250

0,0490

300

0,0710

ØA diametro esterno diffusore

ØB diametro controflangia

ØC diametro cerchio fori fissaggio

ØD diametro esterno flangia

ØN diametro uscita aria

Selezione motore (versione motorizzata)

80

-

110

6

Q

min

ØA

ØC

ØN

m

3

/h

m

3

/h

mm

mm

mm

mm

mm

m

2

50

250

160

203

220

254

80

100

450

200

246

266

285

110

200

800

300

350

368

387

150

350

1400

400

448

472

485

200

450

1850

400

448

472

485

230

550

2200

400

448

472

485

250

Dimensione

800

3200

400

448

472

485

300

Tipologia di motore

ON-OFF 24

ON-OFF 230

Modulante 24

Modulante 230

CM24L

CM240L

CM24SRL

150

200

230

NM230ASR

NM24A

NM230A

NM24ASR

182

lindab | diffusori

Diffusori ad ugelli

Ø

D

Ø

C

Ø

B

Ø

A

Ø

N
