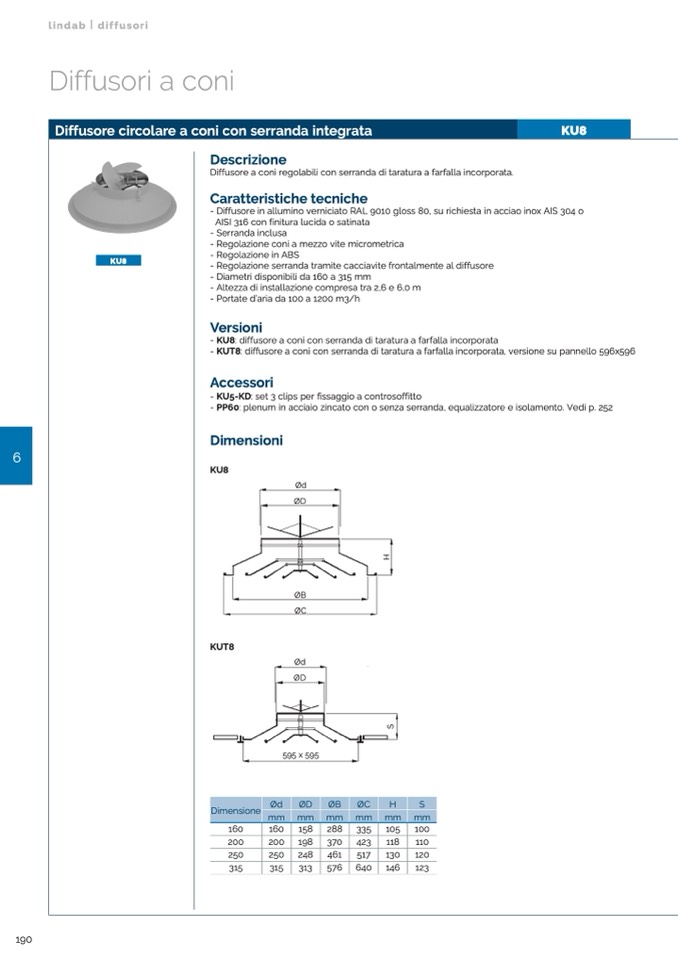

Diffusore circolare a coni con serranda integrata

mm

KU8

KU8

Descrizione

Diffusore a coni regolabili con serranda di taratura a farfalla incorporata.

Caratteristiche tecniche

- Diffusore in allumino verniciato RAL 9010 gloss 80, su richiesta in acciao inox AIS 304 o

AISI 316 con finitura lucida o satinata

- Serranda inclusa

- Regolazione coni a mezzo vite micrometrica

- Regolazione in ABS

- Regolazione serranda tramite cacciavite frontalmente al diffusore

- Diametri disponibili da 160 a 315 mm

- Altezza di installazione compresa tra 2,6 e 6,0 m

- Portate d’aria da 100 a 1200 m3/h

Versioni

- KU8: diffusore a coni con serranda di taratura a farfalla incorporata

- KUT8: diffusore a coni con serranda di taratura a farfalla incorporata, versione su pannello 596x596

Accessori

- KU5-KD: set 3 clips per fissaggio a controsoffitto

- PP60: plenum in acciaio zincato con o senza serranda, equalizzatore e isolamento. Vedi p. 252

6

Dimensioni

KU8

KUT8

Ød

ØD

ØB

ØC

Ød

ØD

595 x 595

Dimensione

Ød

ØD

ØB

ØC

H

S

mm

mm

mm

mm

mm

160

200

250

315

100

110

120

123

160

158

288

335

105

200

198

370

423

118

250

248

461

517

130

315

313

576

640

146

190

lindab | diffusori

Diffusori a coni

S

H
