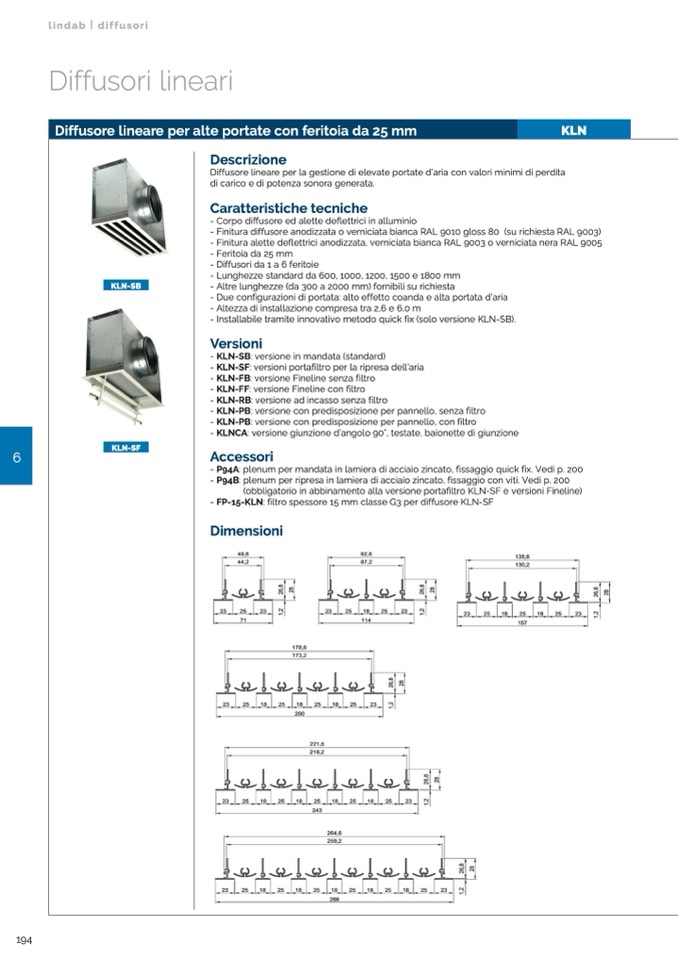

Diffusore lineare per alte portate con feritoia da 25 mm

KLN

Descrizione

Diffusore lineare per la gestione di elevate portate d’aria con valori minimi di perdita

di carico e di potenza sonora generata.

Caratteristiche tecniche

- Corpo diffusore ed alette deflettrici in alluminio

- Finitura diffusore anodizzata o verniciata bianca RAL 9010 gloss 80 (su richiesta RAL 9003)

- Finitura alette deflettrici anodizzata, verniciata bianca RAL 9003 o verniciata nera RAL 9005

- Feritoia da 25 mm

- Diffusori da 1 a 6 feritoie

- Lunghezze standard da 600, 1000, 1200, 1500 e 1800 mm

KLN-SB

- Altre lunghezze (da 300 a 2000 mm) fornibili su richiesta

- Due configurazioni di portata: alto effetto coanda e alta portata d’aria

6

KLN-SF

- Altezza di installazione compresa tra 2,6 e 6,0 m

- Installabile tramite innovativo metodo quick fix (solo versione KLN-SB).

Versioni

- KLN-SB: versione in mandata (standard)

- KLN-SF: versioni portafiltro per la ripresa dell’aria

- KLN-FB: versione Fineline senza filtro

- KLN-FF: versione Fineline con filtro

- KLN-RB: versione ad incasso senza filtro

- KLN-PB: versione con predisposizione per pannello, senza filtro

- KLN-PB: versione con predisposizione per pannello, con filtro

- KLNCA: versione giunzione d’angolo 90°, testate, baionette di giunzione

Accessori

- P94A: plenum per mandata in lamiera di acciaio zincato, fissaggio quick fix. Vedi p. 200

- P94B: plenum per ripresa in lamiera di acciaio zincato, fissaggio con viti. Vedi p. 200

(obbligatorio in abbinamento alla versione portafiltro KLN-SF e versioni Fineline)

- FP-15-KLN: filtro spessore 15 mm classe G3 per diffusore KLN-SF

Dimensioni

194
