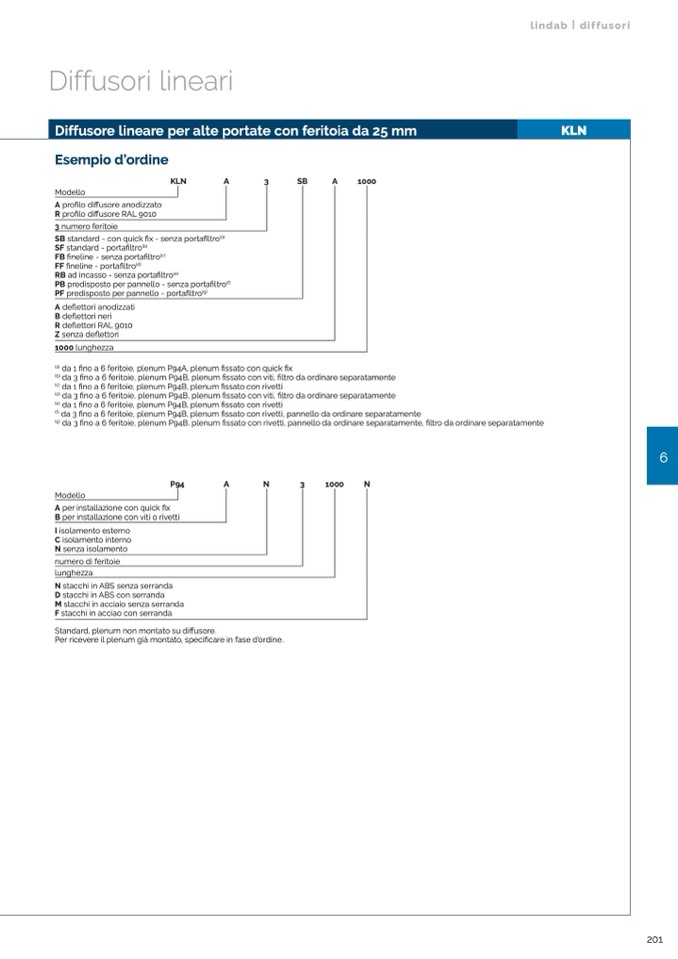

Diffusore lineare per alte portate con feritoia da 25 mm

Esempio d’ordine

Modello

A profilo diffusore anodizzato

R profilo diffusore RAL 9010

3 numero feritoie

KLN

A

3

SB

A

1000

KLN

SB standard - con quick fix - senza portafiltro

(a)

SF standard - portafiltro

(b)

FB fineline - senza portafiltro

(c)

FF fineline - portafiltro

(d)

RB ad incasso - senza portafiltro

(e)

PB predisposto per pannello - senza portafiltro

(f)

PF predisposto per pannello - portafiltro

(g)

A deflettori anodizzati

B deflettori neri

R deflettori RAL 9010

Z senza deflettori

1000 lunghezza

(a)

da 1 fino a 6 feritoie, plenum P94A, plenum fissato con quick fix

(b)

da 3 fino a 6 feritoie, plenum P94B, plenum fissato con viti, filtro da ordinare separatamente

(c)

da 1 fino a 6 feritoie, plenum P94B, plenum fissato con rivetti

(d)

da 3 fino a 6 feritoie, plenum P94B, plenum fissato con viti, filtro da ordinare separatamente

(e)

da 1 fino a 6 feritoie, plenum P94B, plenum fissato con rivetti

(f)

da 3 fino a 6 feritoie, plenum P94B, plenum fissato con rivetti, pannello da ordinare separatamente

(g)

da 3 fino a 6 feritoie, plenum P94B, plenum fissato con rivetti, pannello da ordinare separatamente, filtro da ordinare separatamente

P94

A

N

3

1000

N

B per installazione con viti o rivetti

I isolamento esterno

C isolamento interno

N senza isolamento

numero di feritoie

lunghezza

N stacchi in ABS senza serranda

D stacchi in ABS con serranda

M stacchi in acciaio senza serranda

F stacchi in acciao con serranda

Standard, plenum non montato su diffusore.

Per ricevere il plenum già montato, specificare in fase d’ordine.

Modello

A per installazione con quick fix

6

Diffusori lineari

lindab | diffusori

201
