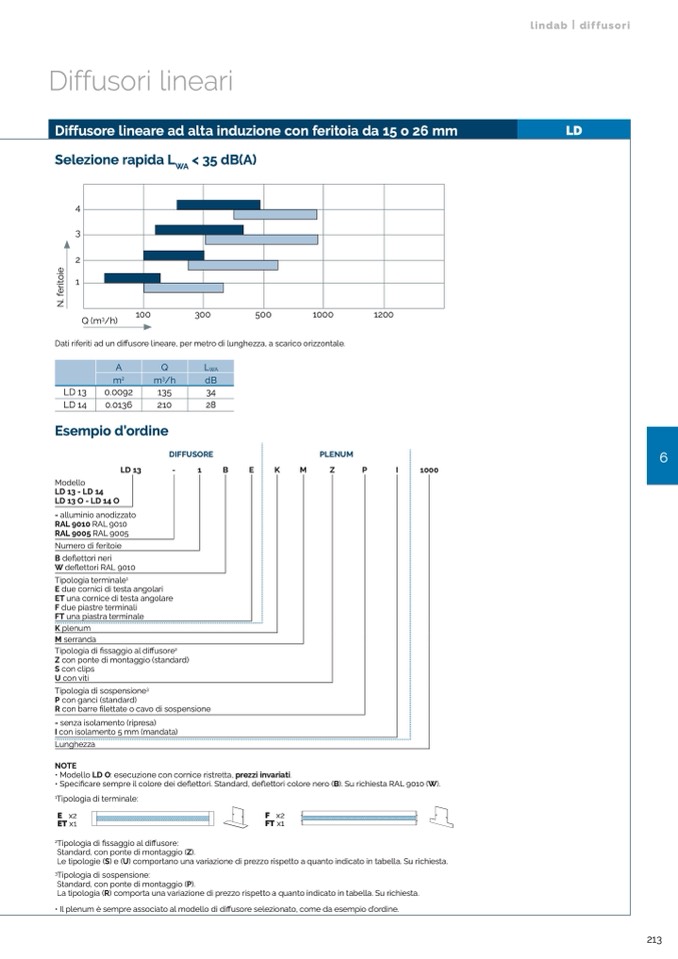

Diffusore lineare ad alta induzione con feritoia da 15 o 26 mm

LD

Selezione rapida L

WA

< 35 dB(A)

4

3

2

1

Q (m

3

/h)

100

300

500

1000

1200

Dati riferiti ad un diffusore lineare, per metro di lunghezza, a scarico orizzontale.

LD 13

34

LD 14

28

A

m

2

Q

m

3

/h

L

WA

dB

0.0092

135

0.0136

210

Esempio d’ordine

DIFFUSORE

PLENUM

LD 13

-

1

B

E

K

M

Z

P

I

1000

Modello

LD 13 - LD 14

LD 13 O - LD 14 O

- alluminio anodizzato

RAL 9010 RAL 9010

RAL 9005 RAL 9005

Numero di feritoie

B deflettori neri

W deflettori RAL 9010

Tipologia terminale

1

E due cornici di testa angolari

ET una cornice di testa angolare

F due piastre terminali

FT una piastra terminale

K plenum

M serranda

Tipologia di fissaggio al diffusore

2

Z con ponte di montaggio (standard)

S con clips

U con viti

Tipologia di sospensione

3

P con ganci (standard)

R con barre filettate o cavo di sospensione

- senza isolamento (ripresa)

I con isolamento 5 mm (mandata)

Lunghezza

NOTE

• Modello LD O: esecuzione con cornice ristretta, prezzi invariati.

• Specificare sempre il colore dei deflettori. Standard, deflettori colore nero (B). Su richiesta RAL 9010 (W).

1

Tipologia di terminale:

E x2

F x2

ET x1

FT x1

2

Tipologia di fissaggio al diffusore:

Standard, con ponte di montaggio (Z).

Le tipologie (S) e (U) comportano una variazione di prezzo rispetto a quanto indicato in tabella. Su richiesta.

3

Tipologia di sospensione:

Standard, con ponte di montaggio (P).

La tipologia (R) comporta una variazione di prezzo rispetto a quanto indicato in tabella. Su richiesta.

• Il plenum è sempre associato al modello di diffusore selezionato, come da esempio d’ordine.

6

Diffusori lineari

lindab | diffusori

213

N

.

f

e

r

i

t

o

i

e
