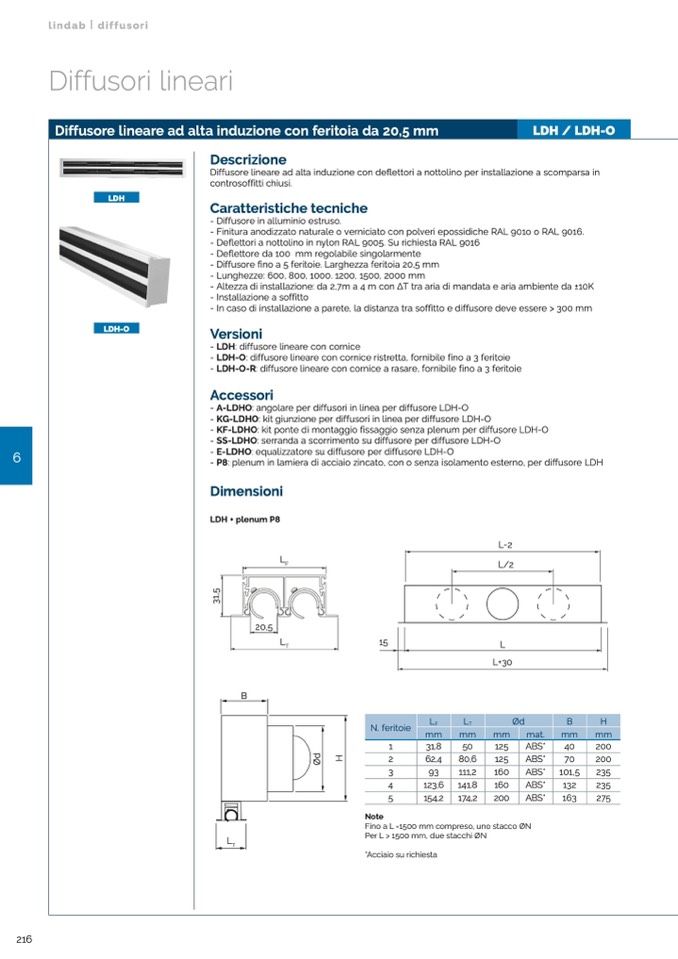

Diffusore lineare ad alta induzione con feritoia da 20,5 mm
LDH / LDH-O
LDH
LDH-O
Descrizione
Diffusore lineare ad alta induzione con deflettori a nottolino per installazione a scomparsa in
controsoffitti chiusi.
Caratteristiche tecniche
- Diffusore in alluminio estruso.
- Finitura anodizzato naturale o verniciato con polveri epossidiche RAL 901o o RAL 9016.
- Deflettori a nottolino in nylon RAL 9005. Su richiesta RAL 9016
- Deflettore da 100 mm regolabile singolarmente
- Diffusore fino a 5 feritoie. Larghezza feritoia 20,5 mm
- Lunghezze: 600, 800, 1000. 1200, 1500, 2000 mm
- Altezza di installazione: da 2,7m a 4 m con ΔT tra aria di mandata e aria ambiente da ±10K
- Installazione a soffitto
- In caso di installazione a parete, la distanza tra soffitto e diffusore deve essere > 300 mm
Versioni
- LDH: diffusore lineare con cornice
- LDH-O: diffusore lineare con cornice ristretta, fornibile fino a 3 feritoie
- LDH-O-R: diffusore lineare con cornice a rasare, fornibile fino a 3 feritoie
Accessori
- A-LDHO: angolare per diffusori in linea per diffusore LDH-O
- KG-LDHO: kit giunzione per diffusori in linea per diffusore LDH-O
- KF-LDHO: kit ponte di montaggio fissaggio senza plenum per diffusore LDH-O
- SS-LDHO: serranda a scorrimento su diffusore per diffusore LDH-O
- E-LDHO: equalizzatore su diffusore per diffusore LDH-O
- P8: plenum in lamiera di acciaio zincato, con o senza isolamento esterno, per diffusore LDH
6
Dimensioni
LDH + plenum P8
L
F
20,5
L
T
15
L-2
L/2
L
B
L+30
N. feritoie
L
F
L
T
mm
mm
1
200
2
200
3
235
4
235
5
275
Note
Fino a L =1500 mm compreso, uno stacco ØN
Per L > 1500 mm, due stacchi ØN
*Acciaio su richiesta
mm
Ød
mat.
B
mm
H
mm
31,8
50
125
ABS*
40
62,4
80,6
125
ABS*
70
93
111,2
160
ABS*
101,5
123,6
141,8
160
ABS*
132
154,2
174,2
200
ABS*
163
L
T
216
