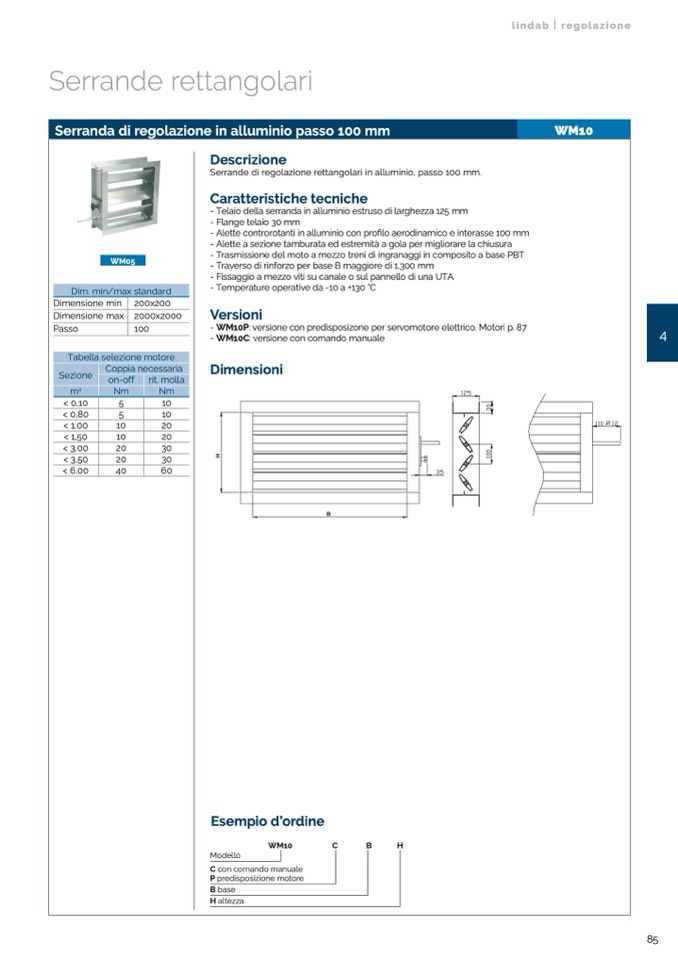

Serrande rettangolari

lindab | regolazione

Serranda di regolazione in alluminio passo 100 mm

WM10

WM05

Dim. min/max standard

Dimensione min

Dimensione max

Sezione

200x200

2000x2000

100

Passo

Tabella selezione motore

Coppia necessaria

on-off

rit. molla

m

2

Nm

Nm

< 0,10

5

10

< 0,80

5

10

< 1,00

10

20

< 1,50

10

20

< 3,00

20

30

< 3,50

20

30

< 6,00

40

60

B

Descrizione

Serrande di regolazione rettangolari in alluminio, passo 100 mm.

Caratteristiche tecniche

- Telaio della serranda in alluminio estruso di larghezza 125 mm

- Flange telaio 30 mm

- Alette controrotanti in alluminio con profilo aerodinamico e interasse 100 mm

- Alette a sezione tamburata ed estremità a gola per migliorare la chiusura

- Trasmissione del moto a mezzo treni di ingranaggi in composito a base PBT

- Traverso di rinforzo per base B maggiore di 1.300 mm

- Fissaggio a mezzo viti su canale o sul pannello di una UTA

- Temperature operative da -10 a +130 °C

Versioni

- WM10P: versione con predisposizone per servomotore elettrico. Motori p. 87

- WM10C: versione con comando manuale

Dimensioni

5

6

7

8

9

10

11

12

Esempio d’ordine

WM10

C

B

H

Modello

C con comando manuale

P predisposizione motore

B base

13

H altezza

85

4

H
