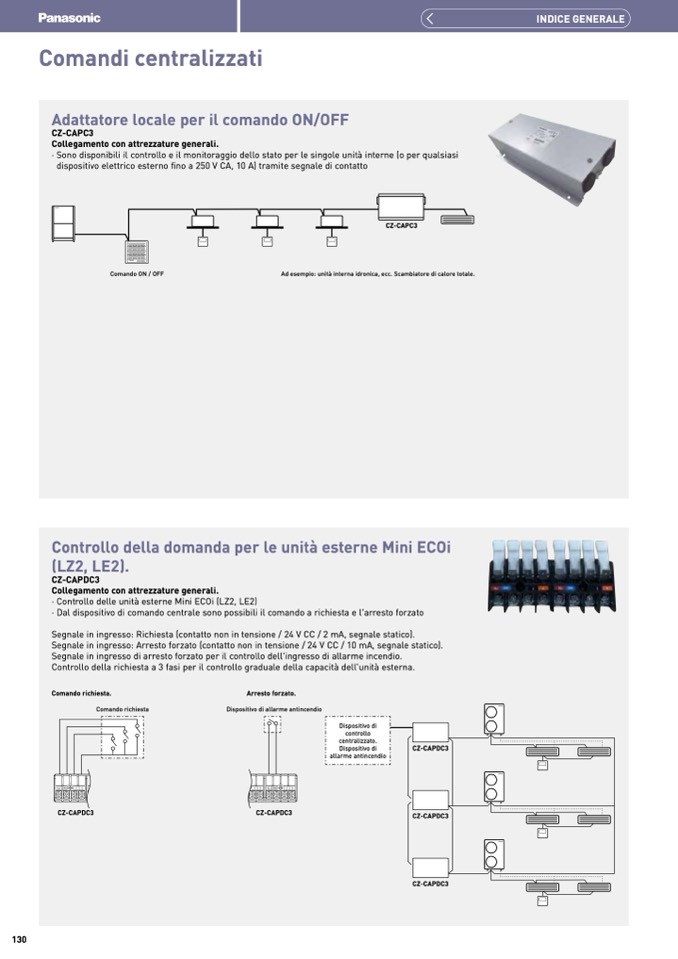

Comandi centralizzati

Adattatore locale per il comando ON/OFF

CZ-CAPC3

Collegamento con attrezzature generali.

· Sono disponibili il controllo e il monitoraggio dello stato per le singole unit

à interne (o per qualsiasi

dispositivo elettrico esterno fino a 250 V CA, 10 A) tramite segnale di contatto

CZ-CAPC3

Comando ON / OFF

Ad esempio: unità interna idronica, ecc. Scambiatore di calore totale.

Controllo della domanda per le unit

à esterne Mini ECOi

(LZ2, LE2).

CZ-CAPDC3

Collegamento con attrezzature generali.

· Controllo delle unità esterne Mini ECOi (LZ2, LE2)

· Dal dispositivo di comando centrale sono possibili il comando a richiesta e l'arresto forzato

Segnale in ingresso: Richiesta (contatto non in tensione / 24 V CC / 2 mA, segnale statico).

Segnale in ingresso: Arresto forzato (contatto non in tensione / 24 V CC / 10 mA, segnale statico).

Segnale in ingresso di arresto forzato per il controllo dell'ingresso di allarme incendio.

Controllo della richiesta a 3 fasi per il controllo graduale della capacità dell'unità esterna.

Comando richiesta.

Arresto forzato.

Dispositivo di allarme antincendio

CZ-CAPDC3

Comando richiesta

Dispositivo di

controllo

centralizzato.

Dispositivo di

allarme antincendio

1(L) 2(N)

3

4

1(L) 2(N)

3

4

CZ-CAPDC3

CZ-CAPDC3

CZ-CAPDC3

1(L) 2(N)

3

4

1(L) 2(N)

3

4

CZ-CAPDC3
