INDICE SCHEMI ELETTRICI

SCHEMI ELETTRICI

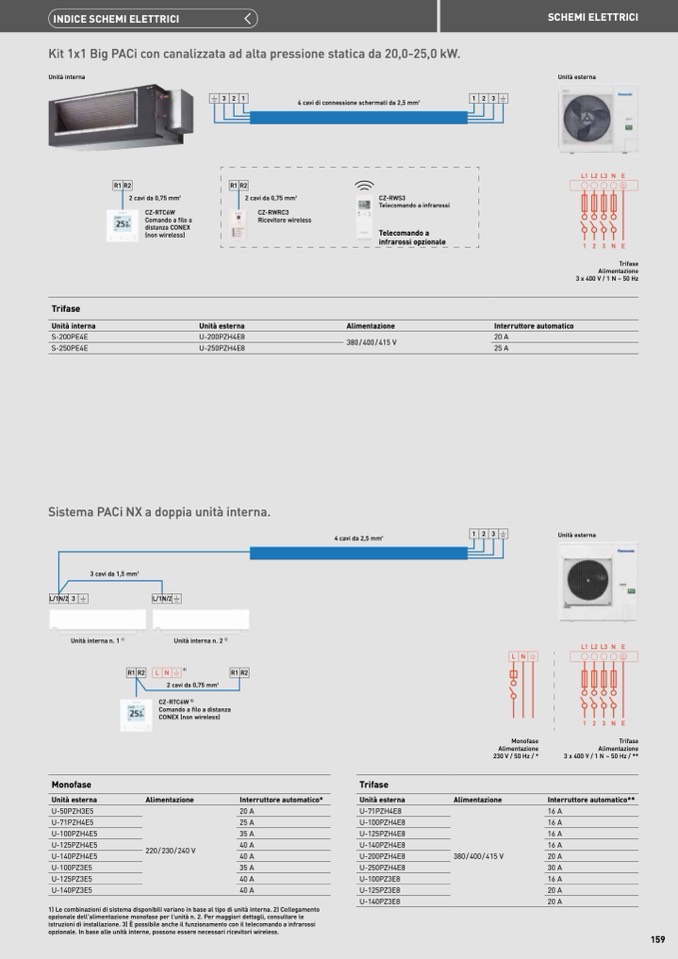

Kit 1x1 Big PACi con canalizzata ad alta pressione statica da 20,0-25,0 kW.

Unità interna

Trifase

Unità interna

S-200PE4E

S-250PE4E

Unit

à esterna

3

2 1

R1 R2

4 cavi di connessione schermati da 2,5 mm2

1

2 3

R1 R2

2 cavi da 0,75 mm2

CZ-RTC6W

Comando a filo a

distanza CONEX

(non wireless)

2 cavi da 0,75 mm2

CZ-RWRC3

Ricevitore wireless

CZ-RWS3

Telecomando a infrarossi

Telecomando a

infrarossi opzionale

Alimentazione

380 / 400 / 415 V

L1 L2 L3 N E

123NE

Trifase

Alimentazione

3 x 400 V / 1 N ~ 50 Hz

Unit

à esterna

U-200PZH4E8

U-250PZH4E8

Interruttore automatico

20 A

25 A

Sistema PACi NX a doppia unità interna.

4 cavi da 2,5 mm2

1

2 3

Unit

à esterna

L1 L2 L3 N E

123NE

Trifase

Alimentazione

3 x 400 V / 1 N ~ 50 Hz / **

Interruttore automatico**

16 A

16 A

16 A

16 A

20 A

30 A

16 A

20 A

20 A

L/1N/2 3

Unit

à interna n. 1

1)

Monofase

Unit

à esterna

U-50PZH3E5

U-71PZH4E5

U-100PZH4E5

U-125PZH4E5

U-140PZH4E5

U-100PZ3E5

U-125PZ3E5

U-140PZ3E5

L/1N/2

3 cavi da 1,5 mm2

Unit

à interna n. 2

1)

LN

R1R2 LN

2)

2 cavi da 0,75 mm2

CZ-RTC6W

3)

Comando a filo a distanza

CONEX (non wireless)

Alimentazione

220 / 230 / 240 V

R1R2

Interruttore automatico*

20 A

25 A

35 A

40 A

40 A

35 A

40 A

40 A

Monofase

Alimentazione

230 V / 50 Hz / *

Trifase

Unit

à esterna

U-71PZH4E8

U-100PZH4E8

U-125PZH4E8

U-140PZH4E8

U-200PZH4E8

U-250PZH4E8

U-100PZ3E8

U-125PZ3E8

U-140PZ3E8

Alimentazione

380/400/415 V

1) Le combinazioni di sistema disponibili variano in base al tipo di unit

à interna. 2) Collegamento

opzionale dell'alimentazione monofase per l'unit

à n. 2. Per maggiori dettagli, consultare le

istruzioni di installazione. 3)

È possibile anche il funzionamento con il telecomando a infrarossi

opzionale. In base alle unit

à interne, possono essere necessari ricevitori wireless.
