R32
INDICE GENERALE

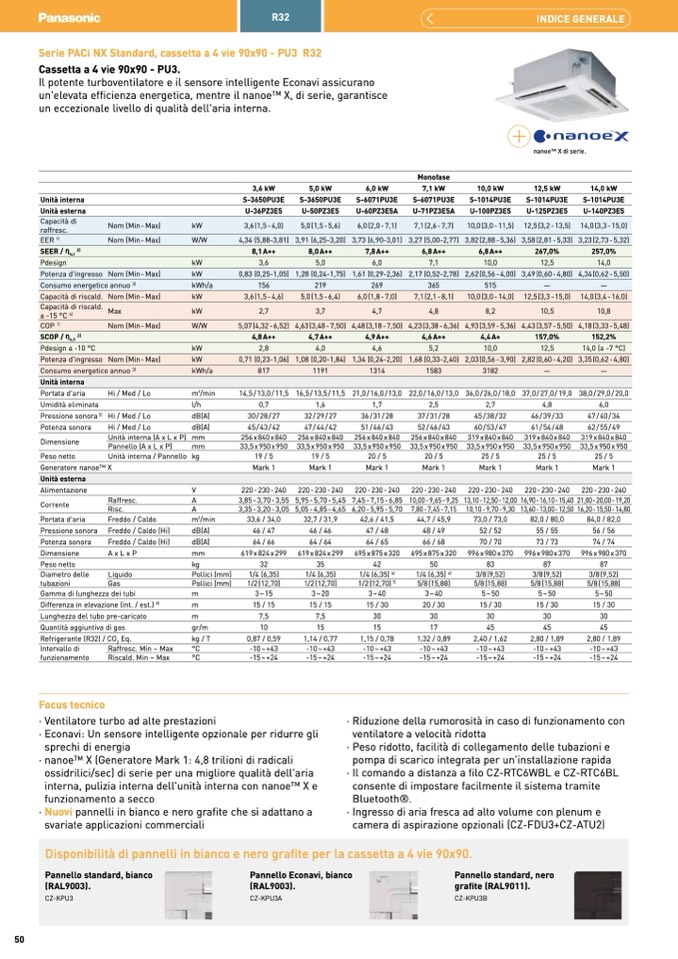

Serie PACi NX Standard, cassetta a 4 vie 90x90 - PU3 R32
Cassetta a 4 vie 90x90 - PU3.
Il potente turboventilatore e il sensore intelligente Econavi assicurano
un'elevata efficienza energetica, mentre il nanoe
TM X, di serie, garantisce
un eccezionale livello di qualit
à dell'aria interna.
nanoeTM X di serie.
Unit
à interna
Unit
à esterna
3,6 kW
S-3650PU3E
U-36PZ3E5
5,0 kW
S-3650PU3E
U-50PZ3E5
6,0 kW
S-6071PU3E
U-60PZ3E5A
Monofase
7,1 kW
S-6071PU3E
U-71PZ3E5A
10,0 kW
S-1014PU3E
U-100PZ3E5
12,5 kW
S-1014PU3E
U-125PZ3E5
14,0 kW
S-1014PU3E
U-140PZ3E5
Capacit
à di
raffresc.
Nom (Min - Max)
kW
3,6 (1,5 - 4,0)
5,0 (1,5 - 5,6)
6,0 (2,0 - 7,1)
7,1 (2,6 - 7,7)
10,0 (3,0 - 11,5)
12,5 (3,2 - 13,5)
14,0 (3,3 - 15,0)
EER
1)
Nom (Min - Max)
W/W
4,34 (5,88-3,81)
3,91 (6,25-3,20)
3,73 (6,90-3,01)
3,27 (5,00-2,77)
3,82 (2,88 - 5,36)
3,58 (2,81 - 5,33)
3,23 (2,73 - 5,32)
SEER / η
s,c
2)
8,1 A++
8,0 A++
7,8 A++
6,8 A++
6,8 A++
267,0%
257,0%
Pdesign
kW
3,6
5,0
6,0
7,1
10,0
12,5
14,0
Potenza d'ingresso
Nom (Min - Max)
kW
0,83 (0,25-1,05)
1,28 (0,24-1,75)
1,61 (0,29-2,36)
2,17 (0,52-2,78)
2,62 (0,56 - 4,00)
3,49 (0,60 - 4,80)
4,34 (0,62 - 5,50)
Consumo energetico annuo
3)
kWh/a
156
219
269
365
515
—
—
Capacit
à di riscald.
Nom (Min - Max)
kW
3,6 (1,5 - 4,6)
5,0 (1,5 - 6,4)
6,0 (1,8 - 7,0)
7,1 (2,1 - 8,1)
10,0 (3,0 - 14,0)
12,5 (3,3 - 15,0)
14,0 (3,4 - 16,0)
Capacit
à di riscald.
a -15 °C
4)
Max
kW
2,7
3,7
4,7
4,8
8,2
10,5
10,8
COP
1)
Nom (Min - Max)
W/W
5,07 (4,32 - 6,52)
4,63 (3,48 - 7,50)
4,48 (3,18 - 7,50)
4,23 (3,38 - 6,36)
4,93 (3,59 - 5,36)
4,43 (3,57 - 5,50)
4,18 (3,33 - 5,48)
SCOP / η
s,h
2)
4,8 A++
4,7 A++
4,9 A++
4,6 A++
4,4 A+
157,0%
152,2%
Pdesign a -10 °C
kW
2,8
4,0
4,6
5,2
10,0
12,5
14,0 (a -7 °C)
Potenza d'ingresso
Nom (Min - Max)
kW
0,71 (0,23-1,06)
1,08 (0,20-1,84)
1,34 (0,24-2,20)
1,68 (0,33-2,40)
2,03 (0,56 - 3,90)
2,82 (0,60 - 4,20)
3,35 (0,62 - 4,80)
Consumo energetico annuo
3)
kWh/a
817
1191
1314
1583
3182
—
—
Unità interna
Portata d'aria
Umidità eliminata
Pressione sonora
5)
Potenza sonora
Dimensione
Peso netto
Hi / Med / Lo
Hi / Med / Lo
Hi / Med / Lo
Unit
à interna (A x L x P)
Pannello (A x L x P)
Unit
à interna / Pannello
m3/min
l/h
dB(A)
dB(A)
mm
mm
kg
V
A
A
m3/min
dB(A)
dB(A)
mm
14,5/13,0/11,5
0,7
30/28/27
45/43/42
256x840x840
33,5x950x950
19 / 5
Mark 1
16,5/13,5/11,5
1,6
32/29/27
47/44/42
256x840x840
33,5x950x950
19 / 5
Mark 1
21,0/16,0/13,0
1,7
36/31/28
51/46/43
256x840x840
33,5x950x950
20 / 5
Mark 1
22,0/16,0/13,0
2,5
37/31/28
52/46/43
256x840x840
33,5x950x950
20 / 5
Mark 1
36,0/26,0/18,0
2,7
45/38/32
60/53/47
319x840x840
33,5x950x950
25 / 5
Mark 1
37,0/27,0/19,0
4,8
46/39/33
61/54/48
319x840x840
33,5x950x950
25 / 5
Mark 1
38,0/29,0/20,0
6,0
47/40/34
62/55/49
319x840x840
33,5x950x950
25 / 5
Mark 1
Generatore nanoeTM X
Unità esterna
Alimentazione
Corrente
Portata d'aria
Pressione sonora
Potenza sonora
Dimensione
Peso netto
Diametro delle
tubazioni
Gamma di lunghezza dei tubi
Differenza in elevazione (int. / est.)
8)
Lunghezza del tubo pre-caricato
Quantit
à aggiuntiva di gas
Refrigerante (R32) / CO
2
Eq.
Intervallo di
Raffresc. Min ~ Max
funzionamento
Riscald. Min ~ Max
Focus tecnico
· Ventilatore turbo ad alte prestazioni
· Econavi: Un sensore intelligente opzionale per ridurre gli
sprechi di energia
· nanoe
TM X (Generatore Mark 1: 4,8 trilioni di radicali
ossidrilici/sec) di serie per una migliore qualità dell'aria
interna, pulizia interna dell'unità interna con nanoe
TM X e
funzionamento a secco
· Nuovi pannelli in bianco e nero grafite che si adattano a
svariate applicazioni commerciali
Raffresc.
Risc.
Freddo / Caldo
Freddo / Caldo (Hi)
Freddo / Caldo (Hi)
A xL xP
33,6 / 34,0
46 / 47
64 / 66
32,7 / 31,9
46 / 46
64 / 64
42,6 / 41,5
47 / 48
64 / 65
44,7 / 45,9
48 / 49
66 / 68
73,0 / 73,0
52 / 52
70 / 70
82,0 / 80,0
55 / 55
73 / 73
84,0 / 82,0
56 / 56
74 / 74
220-230-240 220-230-240 220-230-240 220-230-240 220-230-240 220-230-240 220-230-240
3,85-3,70-3,55 5,95-5,70-5,45 7,45-7,15-6,85 10,00-9,65-9,25 13,10-12,50-12,00 16,90-16,10-15,40 21,00-20,00-19,20
3,35-3,20-3,05 5,05-4,85-4,65 6,20-5,95-5,70 7,80-7,45-7,15 10,10-9,70-9,30 13,60-13,00-12,50 16,20-15,50-14,80
619x824x299 619x824x299 695x875x320 695x875x320 996x980x370 996x980x370 996x980x370
Liquido
Gas
kg
3
2
3
5
4
2
5
0
8
3
8
7
87
Pollici (mm)
1/4 (6,35)
1/4 (6,35)
1/4 (6,35)
6)
1/4 (6,35)
6)
3/8 (9,52)
3/8 (9,52)
3/8 (9,52)
Pollici (mm)
1/2 (12,70)
1/2 (12,70)
1/2 (12,70)
7)
5/8 (15,88)
5/8 (15,88)
5/8 (15,88)
5/8 (15,88)
m
3~15
3~20
3~40
3~40
5~50
5~50
5~50
m
15 / 15
15 / 15
15 / 30
20 / 30
15 / 30
15 / 30
15 / 30
m
7,
5
7,
5
3
0
3
0
3
0
3
0
30
gr/
m
1
0
1
5
1
5
1
7
4
5
4
5
45
kg / T
0,87 / 0,59
1,14 / 0,77
1,15 / 0,78
1,32 / 0,89
2,40 / 1,62
2,80 / 1,89
2,80 / 1,89
°C
-10~+43
-10~+43
-10~+43
-10~+43
-10~+43
-10~+43
-10~+43
°C
-15~+24
-15~+24
-15~+24
-15~+24
-15~+24
-15~+24
-15~+24
50
Disponibilità di pannelli in bianco e nero grafite per la cassetta a 4 vie 90x90.
Pannello standard, bianco
(RAL9003).
CZ-KPU3
Pannello Econavi, bianco
(RAL9003).
CZ-KPU3A
Pannello standard, nero
grafite (RAL9011).
CZ-KPU3B
· Riduzione della rumorosità in caso di funzionamento con
ventilatore a velocità ridotta
· Peso ridotto, facilit
à di collegamento delle tubazioni e
pompa di scarico integrata per un'installazione rapida
· Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL
consente di impostare facilmente il sistema tramite
Bluetooth®.
· Ingresso di aria fresca ad alto volume con plenum e
camera di aspirazione opzionali (CZ-FDU3+CZ-ATU2)
