R32
INDICE GENERALE

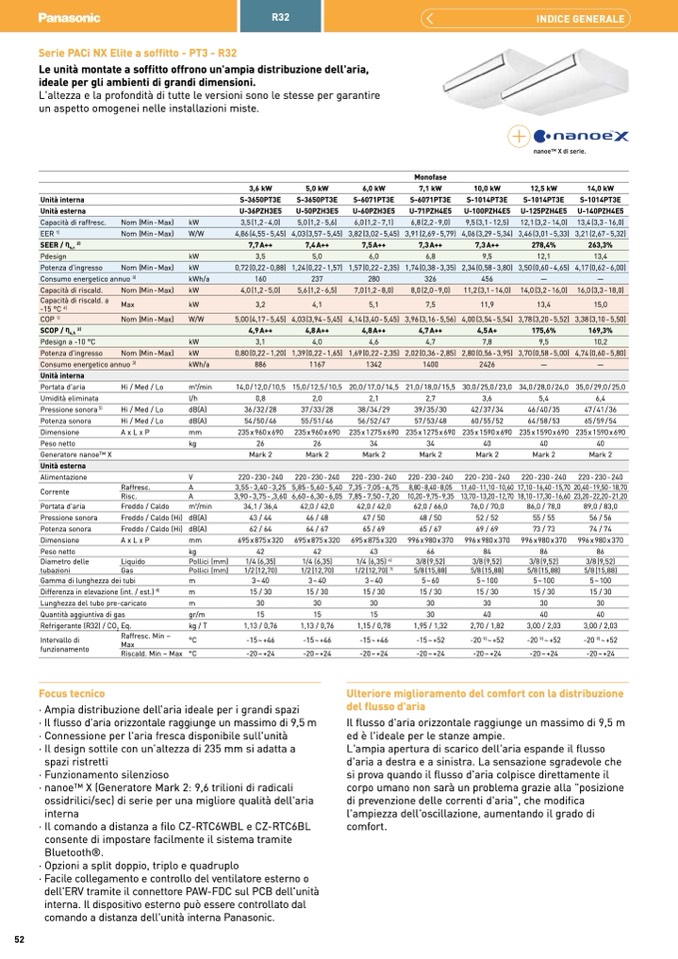

Serie PACi NX Elite a soffitto - PT3 - R32
Le unit
à montate a soffitto offrono un'ampia distribuzione dell'aria,
ideale per gli ambienti di grandi dimensioni.
L'altezza e la profondità di tutte le versioni sono le stesse per garantire
un aspetto omogenei nelle installazioni miste.
nanoeTM X di serie.
Unità interna
Unità esterna
3,6 kW
S-3650PT3E
U-36PZH3E5
5,0 kW
S-3650PT3E
U-50PZH3E5
6,0 kW
S-6071PT3E
U-60PZH3E5
Monofase
7,1 kW
S-6071PT3E
U-71PZH4E5
10,0 kW
S-1014PT3E
U-100PZH4E5
12,5 kW
S-1014PT3E
U-125PZH4E5
14,0 kW
S-1014PT3E
U-140PZH4E5
Capacit
à di raffresc.
Nom (Min - Max)
kW
3,5 (1,2 - 4,0)
5,0 (1,2 - 5,6)
6,0 (1,2 - 7,1)
6,8 (2,2 - 9,0)
9,5 (3,1 - 12,5)
12,1 (3,2 - 14,0)
13,4 (3,3 - 16,0)
EER
1)
Nom (Min - Max)
W/W
4,86 (4,55 - 5,45)
4,03 (3,57 - 5,45)
3,82 (3,02 - 5,45)
3,91 (2,69 - 5,79)
4,06 (3,29 - 5,34)
3,46 (3,01 - 5,33)
3,21 (2,67 - 5,32)
SEER / η
s,c
2)
7,7 A++
7,4 A++
7,5 A++
7,3 A++
7,3 A++
278,4%
263,3%
Pdesign
kW
3,5
5,0
6,0
6,8
9,5
12,1
13,4
Potenza d'ingresso
Nom (Min - Max)
kW
0,72 (0,22 - 0,88)
1,24 (0,22 - 1,57)
1,57 (0,22 - 2,35)
1,74 (0,38 - 3,35)
2,34 (0,58 - 3,80)
3,50 (0,60 - 4,65)
4,17 (0,62 - 6,00)
Consumo energetico annuo
3)
kWh/a
160
237
280
326
456
—
—
Capacità di riscald.
Nom (Min - Max)
kW
4,0 (1,2 - 5,0)
5,6 (1,2 - 6,5)
7,0 (1,2 - 8,0)
8,0 (2,0 - 9,0)
11,2 (3,1 - 14,0)
14,0 (3,2 - 16,0)
16,0 (3,3 - 18,0)
Capacità di riscald. a
-15 °C
4)
Max
kW
3,2
4,1
5,1
7,5
11,9
13,4
15,0
COP
1)
Nom (Min - Max)
W/W
5,00 (4,17 - 5,45)
4,03 (3,94 - 5,45)
4,14 (3,40 - 5,45)
3,96 (3,16 - 5,56)
4,00 (3,54 - 5,54)
3,78 (3,20 - 5,52)
3,38 (3,10 - 5,50)
SCOP / η
s,h
2)
4,9 A++
4,8 A++
4,8 A++
4,7 A++
4,5 A+
175,6%
169,3%
Pdesign a -10 °C
kW
3,1
4,0
4,6
4,7
7,8
9,5
10,2
Potenza d'ingresso
Nom (Min - Max)
kW
0,80 (0,22 - 1,20)
1,39 (0,22 - 1,65)
1,69 (0,22 - 2,35)
2,02 (0,36 - 2,85)
2,80 (0,56 - 3,95)
3,70 (0,58 - 5,00)
4,74 (0,60 - 5,80)
Consumo energetico annuo
3)
kWh/a
886
1167
1342
1400
2426
—
—
Unità interna
Portata d'aria
Umidità eliminata
Pressione sonora
5)
Potenza sonora
Dimensione
Peso netto
Generatore nanoeTM X
Alimentazione
Corrente
Portata d'aria
Pressione sonora
Potenza sonora
Dimensione
Peso netto
Diametro delle
tubazioni
Gamma di lunghezza dei tubi
Differenza in elevazione (int. / est.)
8)
Lunghezza del tubo pre-caricato
Quantità aggiuntiva di gas
Refrigerante (R32) / CO
2
Eq.
14,0/12,0/10,5
0,8
36/32/28
54/50/46
235x960x690
26
Mark 2
220-230-240
3,55 - 3,40 - 3,25
3,90 - 3,75 - ,3,60
34,1 / 36,4
43 / 44
62 / 64
15,0/12,5/10,5
2,0
37/33/28
55/51/46
235x960x690
26
Mark 2
220-230-240
5,85 - 5,60 - 5,40
6,60 - 6,30 - 6,05
42,0 / 42,0
46 / 48
64 / 67
20,0/17,0/14,5
2,1
38/34/29
56/52/47
235x1275x690
34
Mark 2
220-230-240
7,35 - 7,05 - 6,75
7,85 - 7,50 - 7,20
42,0 / 42,0
47 / 50
65 / 69
21,0/18,0/15,5
2,7
39/35/30
57/53/48
235x1275x690
34
Mark 2
220-230-240
8,80-8,40-8,05
10,20-9,75-9,35
62,0 / 66,0
48 / 50
65 / 67
30,0/25,0/23,0
3,6
42/37/34
60/55/52
235x1590x690
40
Mark 2
220-230-240
11,60-11,10-10,60
13,70-13,20-12,70
76,0 / 70,0
52 / 52
69 / 69
34,0/28,0/24,0
5,4
46/40/35
64/58/53
235x1590x690
40
Mark 2
220-230-240
17,10-16,40-15,70
18,10-17,30-16,60
86,0 / 78,0
55 / 55
73 / 73
35,0/29,0/25,0
6,4
47/41/36
65/59/54
235x1590x690
40
Mark 2
220-230-240
20,40-19,50-18,70
23,20-22,20-21,20
89,0 / 83,0
56 / 56
74 / 74
Hi / Med / Lo
m3/min
l/h
Hi / Med / Lo
dB(A)
Hi / Med / Lo
dB(A)
A x L x P
mm
kg
V
Raffresc.
A
Risc.
A
Freddo / Caldo
m3/min
Freddo / Caldo (Hi) dB(A)
Freddo / Caldo (Hi) dB(A)
A xL xP
mm
695x875x320 695x875x320 695x875x320 996x980x370 996x980x370 996x980x370 996x980x370
Unità esterna
Liquido
Gas
Pollici (mm)
1/4 (6,35)
1/4 (6,35)
Pollici (mm)
1/2 (12,70)
1/2 (12,70)
m
3~40
3~40
m
15 / 30
15 / 30
m
30
30
1/4 (6,35)
6)
1/2 (12,70)
7)
3~40
15 / 30
3/8 (9,52)
5/8 (15,88)
5~60
15 / 30
3/8 (9,52)
5/8 (15,88)
5~100
15 / 30
3/8 (9,52)
5/8 (15,88)
5~100
15 / 30
3/8 (9,52)
5/8 (15,88)
5~100
15 / 30
kg
4
2
4
2
4
3
6
6
8
4
8
6
86
gr/m
kg / T
°C
°C
15
1,13 / 0,76
-15~+46
-20~+24
15
1,13 / 0,76
-15~+46
-20~+24
30
30
30
30
30
15
30
40
40
40
Intervallo di
funzionamento
Focus tecnico
Raffresc. Min ~
Max
Riscald. Min ~ Max
1,15 / 0,78
-15~+46
-20~+24
1,95 / 1,32
-15~+52
-20~+24
2,70 / 1,82
-20
9)
~+52
-20~+24
3,00 / 2,03
-20
9)
~+52
-20~+24
3,00 / 2,03
-20
9)
~+52
-20~+24
52
· Ampia distribuzione dell’aria ideale per i grandi spazi
· Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m
· Connessione per l'aria fresca disponibile sull'unità
· Il design sottile con un’altezza di 235 mm si adatta a
spazi ristretti
· Funzionamento silenzioso
· nanoe
TM X (Generatore Mark 2: 9,6 trilioni di radicali
ossidrilici/sec) di serie per una migliore qualità dell'aria
interna
· Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL
consente di impostare facilmente il sistema tramite
Bluetooth®.
· Opzioni a split doppio, triplo e quadruplo
· Facile collegamento e controllo del ventilatore esterno o
dell'ERV tramite il connettore PAW-FDC sul PCB dell'unità
interna. Il dispositivo esterno può essere controllato dal
comando a distanza dell'unit
à interna Panasonic.
Ulteriore miglioramento del comfort con la distribuzione
del flusso d'aria
Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m
ed
è l'ideale per le stanze ampie.
L'ampia apertura di scarico dell'aria espande il flusso
d'aria a destra e a sinistra. La sensazione sgradevole che
si prova quando il flusso d'aria colpisce direttamente il
corpo umano non sar
à un problema grazie alla "posizione
di prevenzione delle correnti d'aria", che modifica
l'ampiezza dell'oscillazione, aumentando il grado di
comfort.
