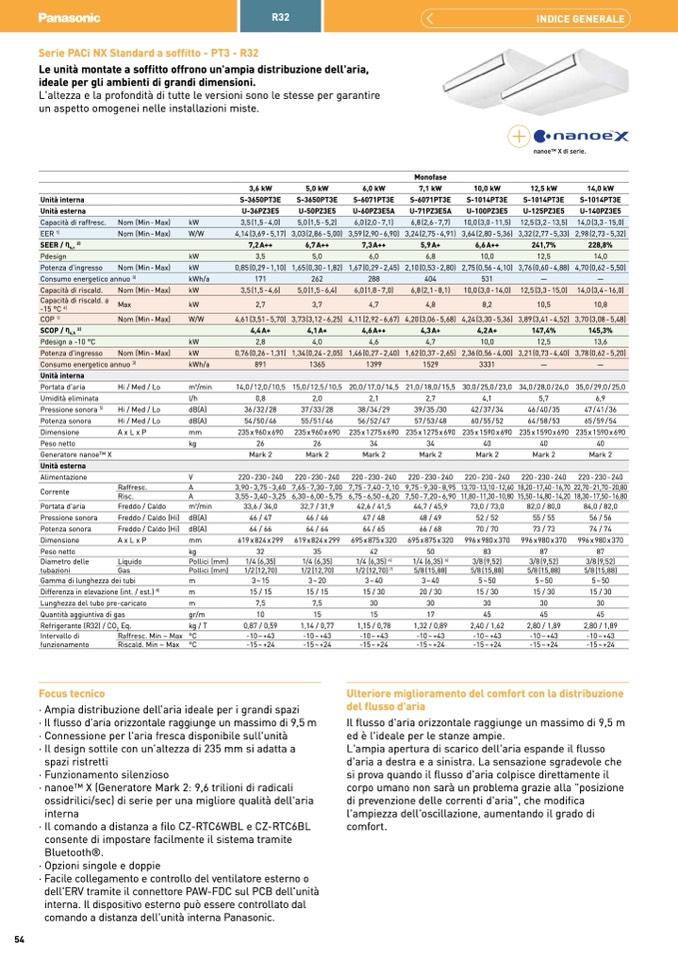

Serie PACi NX Standard a soffitto - PT3 - R32

Le unit

à montate a soffitto offrono un'ampia distribuzione dell'aria,

ideale per gli ambienti di grandi dimensioni.

L'altezza e la profondità di tutte le versioni sono le stesse per garantire

un aspetto omogenei nelle installazioni miste.

nanoeTM X di serie.

Unità interna

Unità esterna

3,6 kW

S-3650PT3E

U-36PZ3E5

5,0 kW

S-3650PT3E

U-50PZ3E5

6,0 kW

S-6071PT3E

U-60PZ3E5A

Monofase

7,1 kW

S-6071PT3E

U-71PZ3E5A

10,0 kW

S-1014PT3E

U-100PZ3E5

12,5 kW

S-1014PT3E

U-125PZ3E5

14,0 kW

S-1014PT3E

U-140PZ3E5

Capacit

à di raffresc.

Nom (Min - Max)

kW

3,5 (1,5 - 4,0)

5,0 (1,5 - 5,2)

6,0 (2,0 - 7,1)

6,8 (2,6 - 7,7)

10,0 (3,0 - 11,5)

12,5 (3,2 - 13,5)

14,0 (3,3 - 15,0)

EER

1)

Nom (Min - Max)

W/W

4,14 (3,69 - 5,17)

3,03 (2,86 - 5,00)

3,59 (2,90 - 6,90)

3,24 (2,75 - 4,91)

3,64 (2,80 - 5,36)

3,32 (2,77 - 5,33)

2,98 (2,73 - 5,32)

SEER / η

s,c

2)

7,2 A++

6,7 A++

7,3 A++

5,9 A+

6,6 A++

241,7%

228,8%

Pdesign

kW

3,5

5,0

6,0

6,8

10,0

12,5

14,0

Potenza d'ingresso

Nom (Min - Max)

kW

0,85 (0,29 - 1,10)

1,65 (0,30 - 1,82)

1,67 (0,29 - 2,45)

2,10 (0,53 - 2,80)

2,75 (0,56 - 4,10)

3,76 (0,60 - 4,88)

4,70 (0,62 - 5,50)

Consumo energetico annuo

3)

kWh/a

171

262

288

404

531

—

—

Capacità di riscald.

Nom (Min - Max)

kW

3,5 (1,5 - 4,6)

5,0 (1,5 - 6,4)

6,0 (1,8 - 7,0)

6,8 (2,1 - 8,1)

10,0 (3,0 - 14,0)

12,5 (3,3 - 15,0)

14,0 (3,4 - 16,0)

Capacità di riscald. a

-15 °C

4)

Max

kW

2,7

3,7

4,7

4,8

8,2

10,5

10,8

COP

1)

Nom (Min - Max)

W/W

4,61 (3,51 - 5,70)

3,73 (3,12 - 6,25)

4,11 (2,92 - 6,67)

4,20 (3,06 - 5,68)

4,24 (3,30 - 5,36)

3,89 (3,41 - 4,52)

3,70 (3,08 - 5,48)

SCOP / η

s,h

2)

4,4 A+

4,1 A+

4,6 A++

4,3 A+

4,2 A+

147,4%

145,3%

Pdesign a -10 °C

kW

2,8

4,0

4,6

4,7

10,0

12,5

13,6

Potenza d'ingresso

Nom (Min - Max)

kW

0,76 (0,26 - 1,31)

1,34 (0,24 - 2,05)

1,46 (0,27 - 2,40)

1,62 (0,37 - 2,65)

2,36 (0,56 - 4,00)

3,21 (0,73 - 4,40)

3,78 (0,62 - 5,20)

Consumo energetico annuo

3)

kWh/a

891

1365

1399

1529

3331

—

—

Unità interna

Portata d'aria

Umidità eliminata

Pressione sonora

5)

Potenza sonora

Dimensione

Peso netto

Generatore nanoeTM X

Alimentazione

Corrente

Portata d'aria

Pressione sonora

Potenza sonora

Dimensione

Peso netto

Diametro delle

tubazioni

Gamma di lunghezza dei tubi

Differenza in elevazione (int. / est.)

8)

Lunghezza del tubo pre-caricato

Quantità aggiuntiva di gas

Refrigerante (R32) / CO

2

Eq.

Hi / Med / Lo

Hi / Med / Lo

Hi / Med / Lo

A xL xP

Raffresc.

Risc.

Freddo / Caldo

Freddo / Caldo (Hi)

Freddo / Caldo (Hi)

A xL xP

m3/min

14,0/12,0/10,5 15,0/12,5/10,5 20,0/17,0/14,5 21,0/18,0/15,5 30,0/25,0/23,0 34,0/28,0/24,0 35,0/29,0/25,0

l/h

0,8

2,0

2,1

2,7

4,1

5,7

6,9

dB(A)

36/32/28

37/33/28

38/34/29

39/35/30

42/37/34

46/40/35

47/41/36

dB(A)

54/50/46

55/51/46

56/52/47

57/53/48

60/55/52

64/58/53

65/59/54

mm

235x960x690 235x960x690 235x1275x690 235x1275x690 235x1590x690 235x1590x690 235x1590x690

kg

2

6

2

6

3

4

3

4

4

0

4

0

40

Unità esterna

V

A

A

m3/min

dB(A)

dB(A)

mm

Mark 2

Mark 2

Mark 2

Mark 2

Mark 2

Mark 2

Mark 2

220-230-240 220-230-240 220-230-240 220-230-240 220-230-240 220-230-240 220-230-240

3,90 - 3,75 - 3,60

3,55 - 3,40 - 3,25

33,6 / 34,0

46 / 47

64 / 66

7,65 - 7,30 - 7,00

6,30 - 6,00 - 5,75

32,7 / 31,9

46 / 46

64 / 64

7,75 - 7,40 - 7,10

6,75 - 6,50 - 6,20

42,6 / 41,5

47 / 48

64 / 65

9,75 - 9,30 - 8,95

7,50 - 7,20 - 6,90

44,7 / 45,9

48 / 49

66 / 68

13,70-13,10-12,60

11,80-11,30-10,80

73,0 / 73,0

52 / 52

70 / 70

18,20-17,40-16,70

15,50-14,80-14,20

82,0 / 80,0

55 / 55

73 / 73

22,70-21,70-20,80

18,30-17,50-16,80

84,0 / 82,0

56 / 56

74 / 74

619x824x299 619x824x299 695x875x320 695x875x320 996x980x370 996x980x370 996x980x370

Liquido

Gas

Pollici (mm)

1/4 (6,35)

1/4 (6,35)

Pollici (mm)

1/2 (12,70)

1/2 (12,70)

m

3~15

3~20

m

15 / 15

15 / 15

m

7,5

7,5

gr/m

10

15

1/4 (6,35)

6)

1/2 (12,70)

7)

3~40

15 / 30

1/4 (6,35)

6)

5/8 (15,88)

3~40

20 / 30

3/8 (9,52)

5/8 (15,88)

5~50

15 / 30

3/8 (9,52)

5/8 (15,88)

5~50

15 / 30

3/8 (9,52)

5/8 (15,88)

5~50

15 / 30

kg

3

2

3

5

4

2

5

0

8

3

8

7

87

30

30

30

30

30

15

17

45

45

45

Intervallo di

funzionamento

Focus tecnico

Raffresc. Min ~ Max

Riscald. Min ~ Max

kg / T

°C

°C

0,87 / 0,59

-10~+43

-15~+24

1,14 / 0,77

-10~+43

-15~+24

1,15 / 0,78

-10~+43

-15~+24

1,32 / 0,89

-10~+43

-15~+24

2,40 / 1,62

-10~+43

-15~+24

2,80 / 1,89

-10~+43

-15~+24

2,80 / 1,89

-10~+43

-15~+24

54

· Ampia distribuzione dell’aria ideale per i grandi spazi

· Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m

· Connessione per l'aria fresca disponibile sull'unità

· Il design sottile con un’altezza di 235 mm si adatta a

spazi ristretti

· Funzionamento silenzioso

· nanoe

TM X (Generatore Mark 2: 9,6 trilioni di radicali

ossidrilici/sec) di serie per una migliore qualità dell'aria

interna

· Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL

consente di impostare facilmente il sistema tramite

Bluetooth®.

· Opzioni singole e doppie

· Facile collegamento e controllo del ventilatore esterno o

dell'ERV tramite il connettore PAW-FDC sul PCB dell'unità

interna. Il dispositivo esterno può essere controllato dal

comando a distanza dell'unit

à interna Panasonic.

Ulteriore miglioramento del comfort con la distribuzione

del flusso d'aria

Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m

ed

è l'ideale per le stanze ampie.

L'ampia apertura di scarico dell'aria espande il flusso

d'aria a destra e a sinistra. La sensazione sgradevole che

si prova quando il flusso d'aria colpisce direttamente il

corpo umano non sar

à un problema grazie alla "posizione

di prevenzione delle correnti d'aria", che modifica

l'ampiezza dell'oscillazione, aumentando il grado di

comfort.
