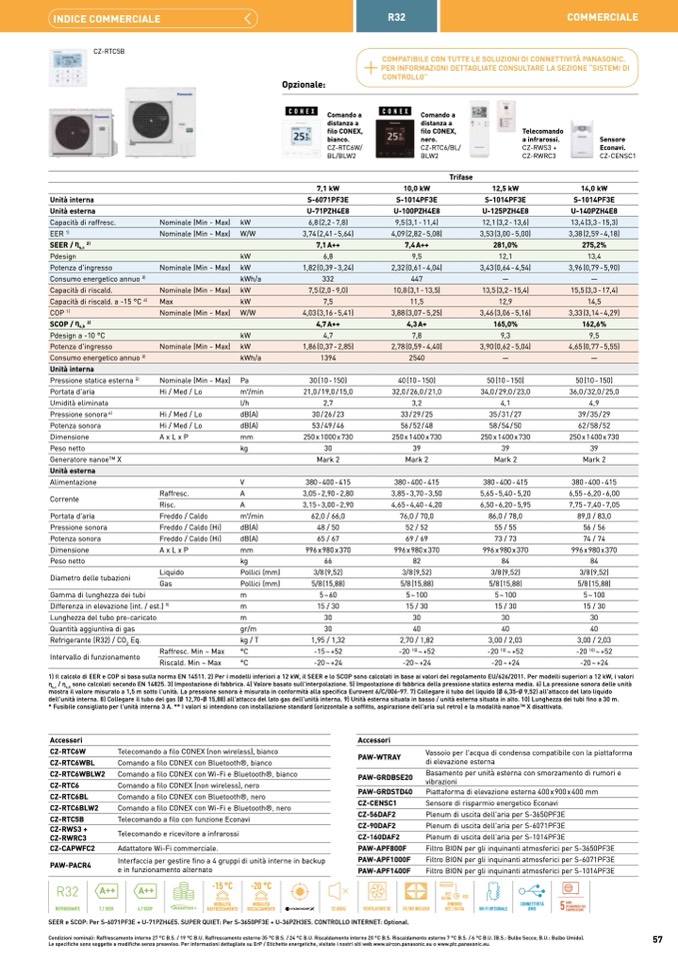

INDICE COMMERCIALE
R32
COMMERCIALE
CZ-RTC5B
COMPATIBILE CON TUTTE LE SOLUZIONI DI CONNETTIVITÀ PANASONIC.
PER INFORMAZIONI DETTAGLIATE CONSULTARE LA SEZIONE “SISTEMI DI
Opzionale:
7,1 kW
S-6071PF3E
U-71PZH4E8
CONTROLLO”
Comando a
distanza a
filo CONEX,
nero.
CZ-RTC6/BL/
BLW2
Comando a
distanza a
filo CONEX,
bianco.
CZ-RTC6W/
BL/BLW2
Telecomando
a infrarossi.
CZ-RWS3 +
CZ-RWRC3
12,5 kW
S-1014PF3E
U-125PZH4E8
Sensore
Econavi.
CZ-CENSC1
14,0 kW
S-1014PF3E
U-140PZH4E8
Trifase
Unit
à interna
Unità esterna
10,0 kW
S-1014PF3E
U-100PZH4E8
Capacità di raffresc.
Nominale (Min - Max)
kW
6,8 (2,2 - 7,8)
9,5 (3,1 - 11,4)
12,1 (3,2 - 13,6)
13,4 (3,3 - 15,3)
EER
1)
Nominale (Min - Max)
W/W
3,74 (2,41 - 5,64)
4,09 (2,82 - 5,08)
3,53 (3,00 - 5,00)
3,38 (2,59 - 4,18)
SEER / η
s,c
2)
7,1 A++
7,4 A++
281,0%
275,2%
Pdesign
kW
6,8
9,5
12,1
13,4
Potenza d'ingresso
Nominale (Min - Max)
kW
1,82 (0,39 - 3,24)
2,32 (0,61 - 4,04)
3,43 (0,64 - 4,54)
3,96 (0,79 - 5,90)
Consumo energetico annuo
3)
kWh/a
332
447
—
—
Capacit
à di riscald.
Nominale (Min - Max)
kW
7,5 (2,0 - 9,0)
10,8 (3,1 - 13,5)
13,5 (3,2 - 15,4)
15,5 (3,3 - 17,4)
Capacit
à di riscald. a -15 °C
4)
Max
kW
7,5
11,5
12,9
14,5
COP
1)
Nominale (Min - Max)
W/W
4,03 (3,16 - 5,41)
3,88 (3,07 - 5,25)
3,46 (3,06 - 5,16)
3,33 (3,14 - 4,29)
SCOP / η
s,h
2)
4,7 A++
4,3 A+
165,0%
162,6%
Pdesign a -10 °C
kW
4,7
7,8
9,3
9,5
Potenza d'ingresso
Nominale (Min - Max)
kW
1,86 (0,37 - 2,85)
2,78 (0,59 - 4,40)
3,90 (0,62 - 5,04)
4,65 (0,77 - 5,55)
Consumo energetico annuo
3)
kWh/a
1394
2540
—
—
Unità interna
Pressione statica esterna
5)
Portata d'aria
Umidità eliminata
Pressione sonora
6)
Potenza sonora
Dimensione
Peso netto
Generatore nanoeTM X
Alimentazione
Corrente
Portata d'aria
Pressione sonora
Potenza sonora
Dimensione
Peso netto
Diametro delle tubazioni
Gamma di lunghezza dei tubi
Differenza in elevazione (int. / est.)
9)
30(10-150)
21,0 / 19,0 / 15,0
40(10-150)
32,0 / 26,0 / 21,0
50(10-150)
34,0 / 29,0 / 23,0
50(10-150)
36,0 / 32,0 / 25,0
Nominale (Min - Max)
Hi / Med / Lo
Hi / Med / Lo
Hi / Med / Lo
Ax L x P
Raffresc.
Risc.
Freddo / Caldo
Freddo / Caldo (Hi)
Freddo / Caldo (Hi)
Ax L x P
Liquido
Gas
Pa
m3/min
l/h
2,7
3,2
4,1
4,9
dB(A)
30/26/23
33/29/25
35/31/27
39/35/29
dB(A)
53/49/46
56/52/48
58/54/50
62/58/52
mm
250x1000x730
250x1400x730
250x1400x730
250x1400x730
k
g
3
0
3
9
3
9
39
Mark 2
Mark 2
Mark 2
Mark 2
V
380-400-415
380-400-415
380-400-415
380-400-415
A
3,05-2,90-2,80
3,85-3,70-3,50
5,65-5,40-5,20
6,55-6,20-6,00
A
3,15-3,00-2,90
4,65-4,40-4,20
6,50-6,20-5,95
7,75-7,40-7,05
Unità esterna
m3/min
dB(A)
dB(A)
62,0 / 66,0
48 / 50
65 / 67
76,0 / 70,0
52 / 52
69 / 69
86,0 / 78,0
55 / 55
73 / 73
89,0 / 83,0
56 / 56
74 / 74
Lunghezza del tubo pre-caricato
Quantità aggiuntiva di gas
Refrigerante (R32) / CO
2
Eq.
Intervallo di funzionamento
mm
996x980x370
996x980x370
996x980x370
996x980x370
k
g
6
6
8
2
8
4
84
Pollici (mm)
3/8 (9,52)
3/8 (9,52)
3/8 (9,52)
3/8 (9,52)
Pollici (mm)
5/8 (15,88)
5/8 (15,88)
5/8 (15,88)
5/8 (15,88)
m
5~60
5~100
5~100
5~100
m
15 / 30
15 / 30
15 / 30
15 / 30
m
3
0
3
0
3
0
30
gr/
m
3
0
4
0
4
0
40
Raffresc. Min ~ Max
Riscald. Min ~ Max
kg / T
°C
°C
1,95 / 1,32
-15~+52
-20~+24
2,70 / 1,82
-20
10)
~+52
-20~+24
3,00 / 2,03
-20
10)
~+52
-20~+24
3,00 / 2,03
-20
10)
~+52
-20~+24
1) Il calcolo di EER e COP si basa sulla norma EN 14511. 2) Per i modelli inferiori a 12 kW, il SEER e lo SCOP sono calcolati in base ai valori del regolamento EU/626/2011. Per modelli superiori a 12 kW, i valori
η
s,c
/ η
s,h
sono calcolati secondo EN 14825. 3) Impostazione di fabbrica. 4) Valore basato sull'interpolazione. 5) Impostazione di fabbrica della pressione statica esterna media. 6) La pressione sonora delle unit
à
mostra il valore misurato a 1,5 m sotto l'unit
à. La pressione sonora è misurata in conformità alla specifica Eurovent 6/C/006-97. 7) Collegare il tubo del liquido (Ø 6,35-Ø 9,52) all'attacco del lato liquido
dell'unit
à interna. 8) Collegare il tubo del gas (Ø 12,70-Ø 15,88) all'attacco del lato gas dell'unit
à interna. 9) Unità esterna situata in basso / unità esterna situata in alto. 10) Lunghezza dei tubi fino a 30 m.
* Fusibile consigliato per l'unit
à interna 3 A. ** I valori si intendono con installazione standard (orizzontale a soffitto, aspirazione dell'aria sul retro) e la modalit
à nanoe
TM X disattivata.
Accessori
CZ-RTC6W
CZ-RTC6WBL
CZ-RTC6WBLW2
CZ-RTC6
CZ-RTC6BL
CZ-RTC6BLW2
CZ-RTC5B
CZ-RWS3 +
CZ-RWRC3
CZ-CAPWFC2
PAW-PACR4
R32 A++
REFRIGERANTE
7,1 SEER
Telecomando a filo CONEX (non wireless), bianco
Comando a filo CONEX con Bluetooth®, bianco
Comando a filo CONEX con Wi-Fi e Bluetooth®, bianco
Comando a filo CONEX (non wireless), nero
Comando a filo CONEX con Bluetooth®, nero
Comando a filo CONEX con Wi-Fi e Bluetooth®, nero
Telecomando a filo con funzione Econavi
Telecomando e ricevitore a infrarossi
Adattatore Wi-Fi commerciale.
Interfaccia per gestire fino a 4 gruppi di unità interne in backup
e in funzionamento alternato
Accessori
PAW-WTRAY
PAW-GRDBSE20
PAW-GRDSTD40
CZ-CENSC1
CZ-56DAF2
CZ-90DAF2
CZ-160DAF2
PAW-APF800F
PAW-APF1000F
PAW-APF1400F
Vassoio per l'acqua di condensa compatibile con la piattaforma
di elevazione esterna
Basamento per unità esterna con smorzamento di rumori e
vibrazioni
Piattaforma di elevazione esterna 400 x 900 x 400 mm
Sensore di risparmio energetico Econavi
Plenum di uscita dell'aria per S-3650PF3E
Plenum di uscita dell'aria per S-6071PF3E
Plenum di uscita dell'aria per S-1014PF3E
Filtro BION per gli inquinanti atmosferici per S-3650PF3E
Filtro BION per gli inquinanti atmosferici per S-6071PF3E
Filtro BION per gli inquinanti atmosferici per S-1014PF3E
A++
4,7 SCOP
-15 °C
MODALITÀ
RAFFRESCAMENTO
-20 °C
MODALITÀ
RISCALDAMENTO
22 dB(A)
VENTILATORE DC
FILTRO INCLUSO
R22
R32
R410A
RINNOVO
R22 / R410A
CONNETTIVIT
À
WI-FI OPZIONALE
BMS
5
ANNI
DI GARANZIA SUL
SEER e SCOP: Per S-6071PF3E + U-71PZH4E5. SUPER QUIET: Per S-3650PF3E + U-36PZH3E5. CONTROLLO INTERNET: Optional.
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido).
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
57
COMPRESSORE
