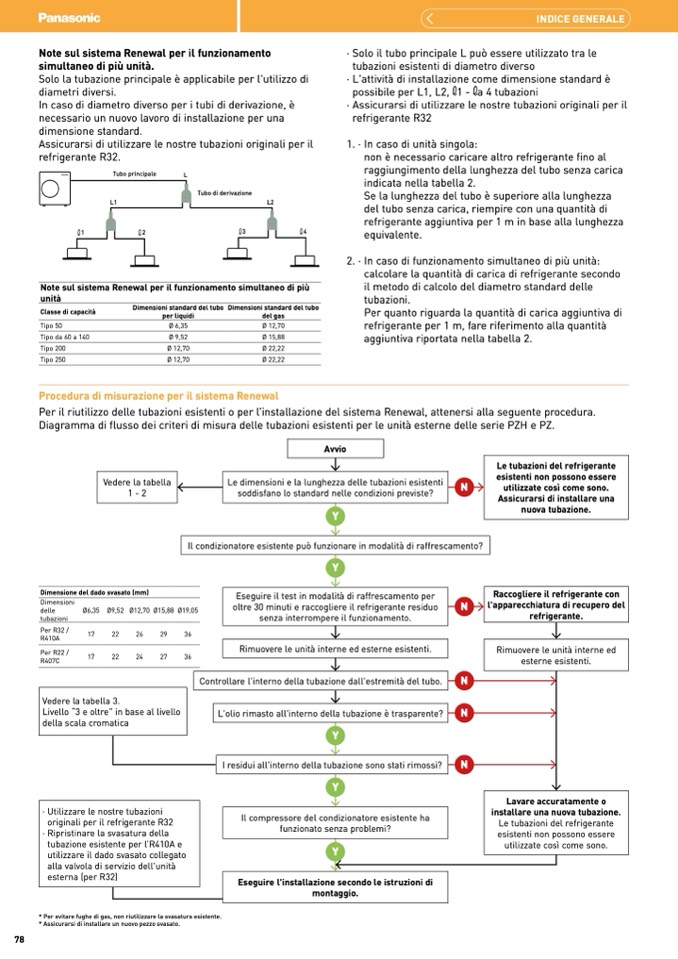

Note sul sistema Renewal per il funzionamento
simultaneo di più unità.
Solo la tubazione principale è applicabile per l'utilizzo di
diametri diversi.
In caso di diametro diverso per i tubi di derivazione, è
necessario un nuovo lavoro di installazione per una
dimensione standard.
Assicurarsi di utilizzare le nostre tubazioni originali per il
refrigerante R32.
· Solo il tubo principale L pu
ò essere utilizzato tra le
tubazioni esistenti di diametro diverso
· L'attività di installazione come dimensione standard
è
possibile per L1, L2, 1 - a 4 tubazioni
· Assicurarsi di utilizzare le nostre tubazioni originali per il
refrigerante R32
1. · In caso di unit
à singola:
non è necessario caricare altro refrigerante fino al
raggiungimento della lunghezza del tubo senza carica
indicata nella tabella 2.
Se la lunghezza del tubo è superiore alla lunghezza
del tubo senza carica, riempire con una quantità di
refrigerante aggiuntiva per 1 m in base alla lunghezza
equivalente.
2. · In caso di funzionamento simultaneo di pi
ù unità:
calcolare la quantità di carica di refrigerante secondo
il metodo di calcolo del diametro standard delle
tubazioni.
Per quanto riguarda la quantità di carica aggiuntiva di
refrigerante per 1 m, fare riferimento alla quantità
aggiuntiva riportata nella tabella 2.
Tubo principale
L1
L
L2
1
2
3
4
Note sul sistema Renewal per il funzionamento simultaneo di più
Tubo di derivazione
unità
Classe di capacità
Tipo 50
Tipo da 60 a 140
Tipo 200
Tipo 250
Dimensioni standard del tubo
per liquidi
Ø 6,35
Ø 9,52
Ø 12,70
Ø 12,70
Dimensioni standard del tubo
del gas
Ø 12,70
Ø 15,88
Ø 22,22
Ø 22,22
Procedura di misurazione per il sistema Renewal
Per il riutilizzo delle tubazioni esistenti o per l’installazione del sistema Renewal, attenersi alla seguente procedura.
Diagramma di flusso dei criteri di misura delle tubazioni esistenti per le unità esterne delle serie PZH e PZ.
Dimensione del dado svasato (mm)
Y
Y
Y
Y
Y
N
N
N
N
N
Dimensioni
delle
tubazioni
Per R32 /
R410A
Per R22 /
R407C
Ø6,35 Ø9,52 Ø12,70 Ø15,88 Ø19,05
17
22
26
29
36
17
22
24
27
36
78
* Per evitare fughe di gas, non riutilizzare la svasatura esistente.
* Assicurarsi di installare un nuovo pezzo svasato.
Avvio
Le tubazioni del refrigerante
esistenti non possono essere
utilizzate così come sono.
Assicurarsi di installare una
nuova tubazione.
Vedere la tabella
1 -2
Le dimensioni e la lunghezza delle tubazioni esistenti
soddisfano lo standard nelle condizioni previste?
Il condizionatore esistente pu
ò funzionare in modalit
à di raffrescamento?
Raccogliere il refrigerante con
l'apparecchiatura di recupero del
refrigerante.
Eseguire il test in modalità di raffrescamento per
oltre 30 minuti e raccogliere il refrigerante residuo
senza interrompere il funzionamento.
Rimuovere le unit
à interne ed esterne esistenti.
Rimuovere le unità interne ed
esterne esistenti.
Controllare l'interno della tubazione dall'estremit
à del tubo.
Vedere la tabella 3.
Livello “3 e oltre” in base al livello
della scala cromatica
· Utilizzare le nostre tubazioni
originali per il refrigerante R32
· Ripristinare la svasatura della
tubazione esistente per l’R410A e
utilizzare il dado svasato collegato
alla valvola di servizio dell'unità
esterna (per R32)
L'olio rimasto all'interno della tubazione
è trasparente?
I residui all'interno della tubazione sono stati rimossi?
Lavare accuratamente o
installare una nuova tubazione.
Le tubazioni del refrigerante
esistenti non possono essere
utilizzate cos
ì come sono.
Il compressore del condizionatore esistente ha
funzionato senza problemi?
Eseguire l'installazione secondo le istruzioni di
