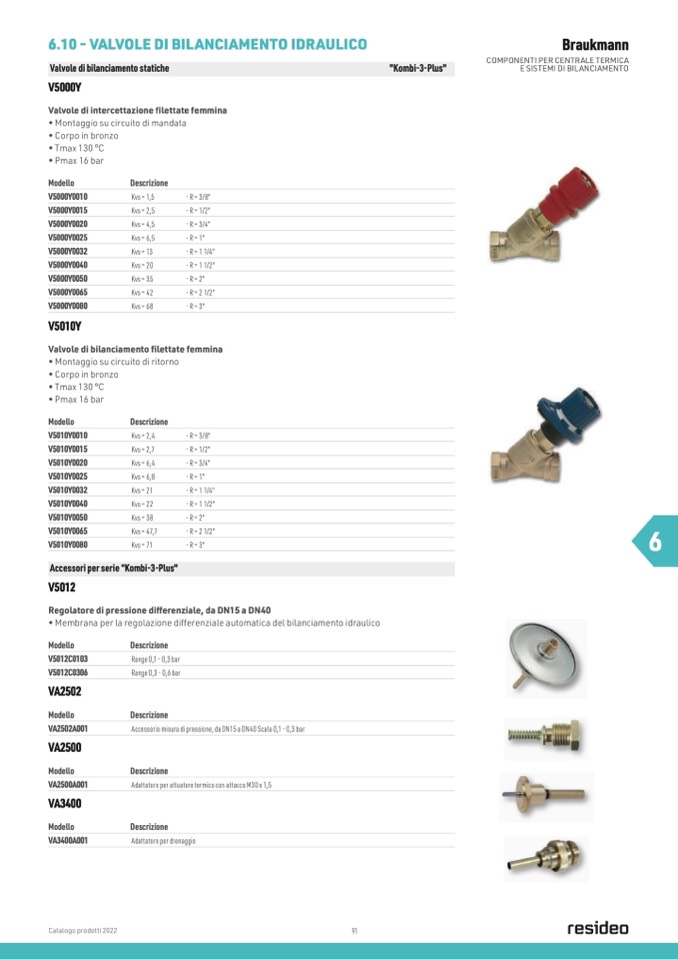

6.10 - VALVOLE DI BILANCIAMENTO IDRAULICO

Valvole di bilanciamento statiche

V5000Y

Valvole di intercettazione filettate femmina

• Montaggio su circuito di mandata

• Corpo in bronzo

• Tmax 130 °C

• Pmax 16 bar

"Kombi-3-Plus"

Braukmann

COMPONENTI PER CENTRALE TERMICA

E SISTEMI DI BILANCIAMENTO

Modello

V5000Y0010

V5000Y0015

V5000Y0020

V5000Y0025

V5000Y0032

V5000Y0040

V5000Y0050

V5000Y0065

V5000Y0080

V5010Y

Descrizione

Kvs = 1,5

Kvs = 2,5

Kvs = 4,5

Kvs = 6,5

Kvs = 13

Kvs = 20

Kvs = 35

Kvs = 42

Kvs = 68

- R = 3/8"

- R = 1/2"

- R = 3/4"

- R = 1"

- R = 1 1/4"

- R = 1 1/2"

- R = 2"

- R = 2 1/2"

- R = 3"

Valvole di bilanciamento filettate femmina

• Montaggio su circuito di ritorno

• Corpo in bronzo

• Tmax 130 °C

• Pmax 16 bar

Modello

V5010Y0010

V5010Y0015

V5010Y0020

V5010Y0025

V5010Y0032

V5010Y0040

V5010Y0050

V5010Y0065

V5010Y0080

Descrizione

Kvs = 2,4

Kvs = 2,7

Kvs = 6,4

Kvs = 6,8

Kvs = 21

Kvs = 22

Kvs = 38

Kvs = 47,7

Kvs = 71

- R = 3/8"

- R = 1/2"

- R = 3/4"

- R = 1"

- R = 1 1/4"

- R = 1 1/2"

- R = 2"

- R = 2 1/2"

- R = 3"

6

Accessori per serie “Kombi-3-Plus"

V5012

Regolatore di pressione differenziale, da DN15 a DN40

• Membrana per la regolazione differenziale automatica del bilanciamento idraulico

Modello

V5012C0103

V5012C0306

VA2502

Modello

VA2502A001

VA2500

Modello

VA2500A001

VA3400

Modello

VA3400A001

Descrizione

Range 0,1 - 0,3 bar

Range 0,3 - 0,6 bar

Descrizione

Accessorio misura di pressione, da DN15 a DN40 Scala 0,1 - 0,3 bar

Descrizione

Adattatore per attuatore termico con attacco M30 x 1,5

Descrizione

Adattatore per drenaggio

Catalogo prodotti 2022

91
