FUNZIONAMENTO VALVOLE DI BILANCIAMENTO
INDIPENDENTI DALLA PRESSIONE - PICV
Funzionamento:
Sono dispositivi di regolazione indipendenti dalla pressione in ingresso. Permettono quindi, oltre
al classico controllo di zona, di mantenere il circuito bilanciato al variare delle condizioni di lavoro.

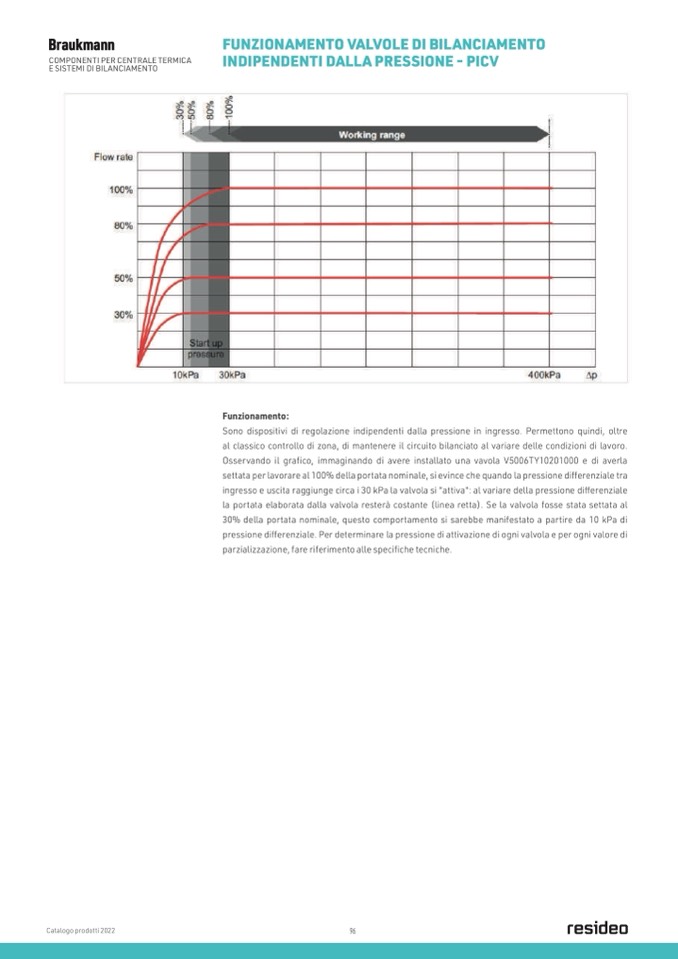

Osservando il grafico, immaginando di avere installato una vavola V5006TY10201000 e di averla
settata per lavorare al 100% della portata nominale, si evince che quando la pressione differenziale tra
ingresso e uscita raggiunge circa i 30 kPa la valvola si "attiva": al variare della pressione differenziale
la portata elaborata dalla valvola resterà costante (linea retta). Se la valvola fosse stata settata al
30% della portata nominale, questo comportamento si sarebbe manifestato a partire da 10 kPa di
pressione differenziale. Per determinare la pressione di attivazione di ogni valvola e per ogni valore di
parzializzazione, fare riferimento alle specifiche tecniche.
