120

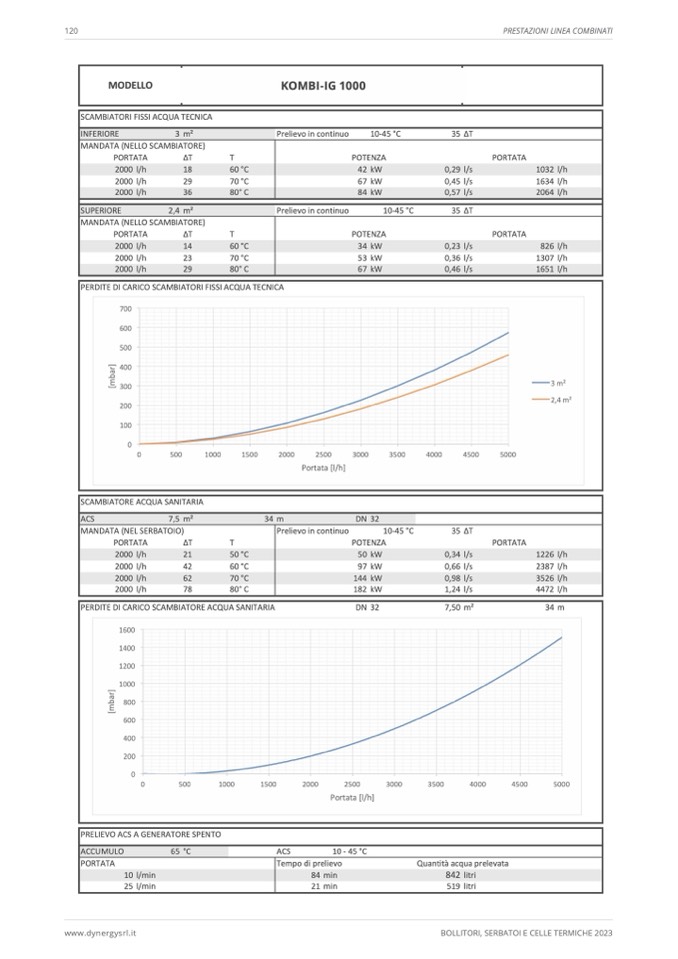

PRESTAZIONI LINEA COMBINATI
MODELLO
SUPERIORE
2,4 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
14
60 °C
2000 l/h
23
70 °C
2000 l/h
29
80° C
GAKMOMABI-1IG0010000
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
3 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
18
60 °C
2000 l/h
29
70 °C
2000 l/h
36
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
42 kW
0,29 l/s
1032 l/h
67 kW
0,45 l/s
1634 l/h
84 kW
0,57 l/s
2064 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
34 kW
0,23 l/s
826 l/h
53 kW
0,36 l/s
1307 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
700
600
500
400
300
200
100
0
3 m2
2,4 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
7,5 m2
34 m
DN 32
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
21
50 °C
2000 l/h
42
60 °C
2000 l/h
62
70 °C
2000 l/h
78
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
50 kW
0,34 l/s
1226 l/h
97 kW
0,66 l/s
2387 l/h
144 kW
0,98 l/s
3526 l/h
182 kW
1,24 l/s
4472 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
DN 32
7,50 m2
34 m
1600
1400
1200
1000
800
600
400
200
0
0
500
1000
1500
2000
2500
3000
Portata [l/h]
3500
4000
4500
5000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
67 kW
0,46 l/s
1651 l/h
Tempo di prelievo
Quantità acqua prelevata
84 min
842 litri
21 min
519 litri
www.dynergysrl.it
BOLLITORI, SERBATOI E CELLE TERMICHE 2023
