130

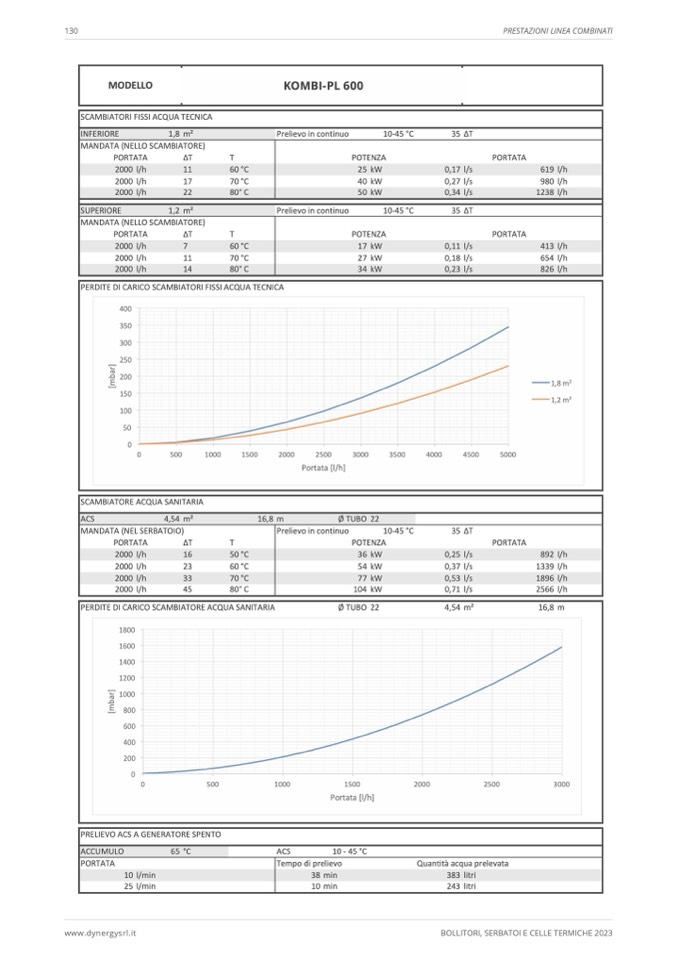

PRESTAZIONI LINEA COMBINATI
MODELLO
SUPERIORE
1,2 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
7
60 °C
2000 l/h
11
70 °C
2000 l/h
14
80° C
KZOETMABI-6P0L0 600
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
1,8 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
11
60 °C
2000 l/h
17
70 °C
2000 l/h
22
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
25 kW
0,17 l/s
619 l/h
40 kW
0,27 l/s
980 l/h
50 kW
0,34 l/s
1238 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
17 kW
0,11 l/s
413 l/h
27 kW
0,18 l/s
654 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
400
350
300
250
200
150
100
50
0
1,8 m2
1,2 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
4,54 m2
16,8 m
Ø TUBO 22
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
16
50 °C
2000 l/h
23
60 °C
2000 l/h
33
70 °C
2000 l/h
45
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
36 kW
0,25 l/s
892 l/h
54 kW
0,37 l/s
1339 l/h
77 kW
0,53 l/s
1896 l/h
104 kW
0,71 l/s
2566 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
Ø TUBO 22
4,54 m2
16,8 m
1800
1600
1400
1200
1000
800
600
400
200
0
0
500
1000
1500
2000
Portata [l/h]
2500
3000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
34 kW
0,23 l/s
826 l/h
Tempo di prelievo
Quantità acqua prelevata
38 min
383 litri
10 min
243 litri
www.dynergysrl.it
BOLLITORI, SERBATOI E CELLE TERMICHE 2023
