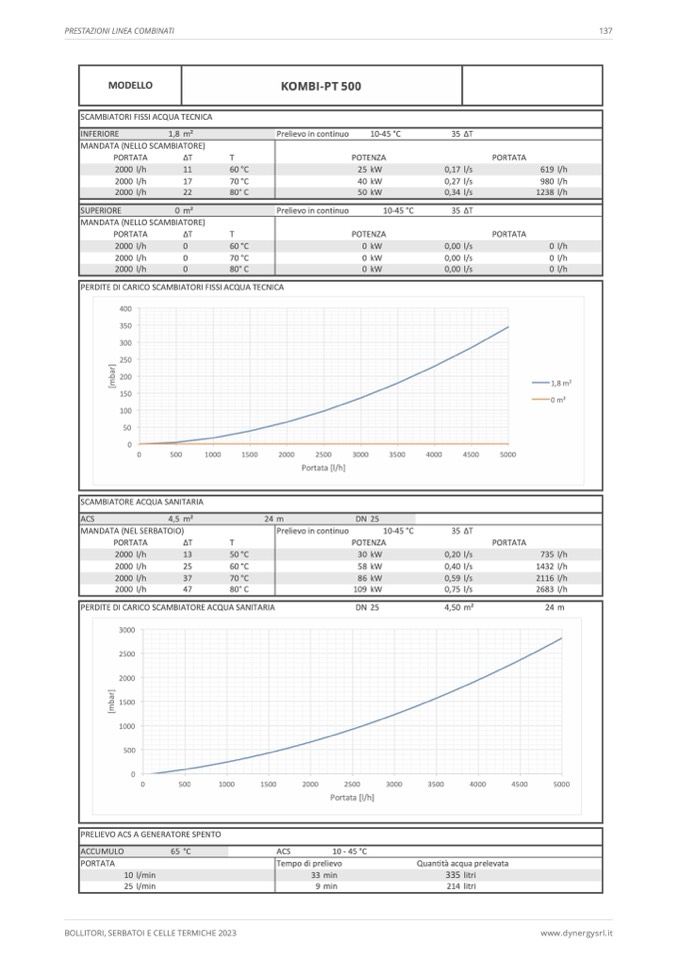

PRESTAZIONI LINEA COMBINATI
137
MODELLO
SUPERIORE
0 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
0
60 °C
2000 l/h
0
70 °C
2000 l/h
0
80° C
KOMBI-PT 500
PIPETANK 500
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
1,8 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
11
60 °C
2000 l/h
17
70 °C
2000 l/h
22
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
25 kW
0,17 l/s
619 l/h
40 kW
0,27 l/s
980 l/h
50 kW
0,34 l/s
1238 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
0 kW
0,00 l/s
0 l/h
0 kW
0,00 l/s
0 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
400
350
300
250
200
150
100
50
0
1,8 m2
0 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
4,5 m2
24 m
DN 25
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
13
50 °C
2000 l/h
25
60 °C
2000 l/h
37
70 °C
2000 l/h
47
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
30 kW
0,20 l/s
735 l/h
58 kW
0,40 l/s
1432 l/h
86 kW
0,59 l/s
2116 l/h
109 kW
0,75 l/s
2683 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
DN 25
4,50 m2
24 m
3000
2500
2000
1500
1000
500
0
0
500
1000
1500
2000
2500
3000
Portata [l/h]
3500
4000
4500
5000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
0 kW
0,00 l/s
0 l/h
Tempo di prelievo
Quantità acqua prelevata
33 min
335 litri
9 min
214 litri
