72

HYDRO BT L2

LEGENDA

a . Anodo di magnesio

e . Termometro - sonda di temperatura

i . Ingresso acqua fredda sanitaria

l . Mandata pompa di calore

o . Ritorno pompa di calore

q . Flangia d'ispezione sanitario

r . Ricircolo

u . Uscita acqua calda sanitaria

w. Connessione per resistenza elettrica

x . Mandata solare

y . Ritorno solare

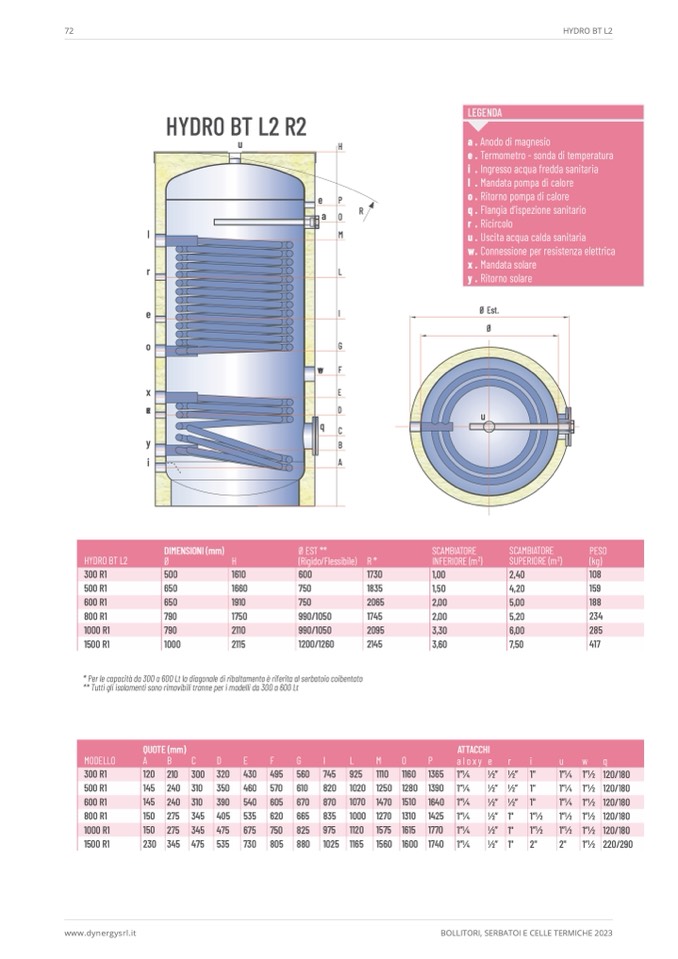

HYDRO BT L2 R2

u

e P

a O

M

L

I

G

F

E

D

C

B

A

H

we

q

R

l

r

e

o

x

ex

y

i

Ø Est.

Ø

u

HYDRO BT L2

300 R1

DIMENSIONI (mm)

Ø EST **

(Rigido/Flessibile) R *

600

1730

Ø

H

500

1610

SCAMBIATORE

INFERIORE (m

2

)

1,00

SCAMBIATORE

SUPERIORE (m

2

)

2,40

PESO

(kg)

108

500 R1

650

1660

750

1835

1,50

4,20

159

600 R1

650

1910

750

2065

2,00

5,00

188

800 R1

790

1750

990/1050

1745

2,00

5,20

234

1000 R1

790

2110

990/1050

2095

3,30

6,00

285

1500 R1

1000

2115

1200/1260

2145

3,60

7,50

417

* Per le capacità da 300 a 600 Lt la diagonale di ribaltamento

è riferita al serbatoio coibentato

** Tutti gli isolamenti sono rimovibili tranne per i modelli da 300 a 600 Lt

MODELLO

300 R1

QUOTE (mm)

A

B

C

D

E

F

G

I

L

M

O

P

120 210 300 320 430 495 560 745 925 1110 1160 1365

ATTACCHI

aloxy

e

r

i

u

w

q

1”1⁄4

1⁄2”

1⁄2” 1"

1”1⁄4 1”1⁄2 120/180

500 R1

145

240

310

350

460

570

610

820

1020

1250

1280

1390

1”1⁄4

1⁄2”

1⁄2”

1"

1”1⁄4

1”1⁄2

120/180

600 R1

145

240

310

390

540

605

670

870

1070

1470

1510

1640

1”1⁄4

1⁄2”

1⁄2”

1"

1”1⁄4

1”1⁄2

120/180

800 R1

150

275

345

405

535

620

665

835

1000

1270

1310

1425

1”1⁄4

1⁄2”

1"

1”1⁄2

1”1⁄2

1”1⁄2

120/180

1000 R1

150

275

345

475

675

750

825

975

1120

1575

1615

1770

1”1⁄4

1⁄2”

1"

1”1⁄2

1”1⁄2

1”1⁄2

120/180

1500 R1

230

345

475

535

730

805

880

1025

1165

1560

1600

1740

1”1⁄4

1⁄2”

1"

2"

2"

1”1⁄2

220/290

www.dynergysrl.it

BOLLITORI, SERBATOI E CELLE TERMICHE 2023
