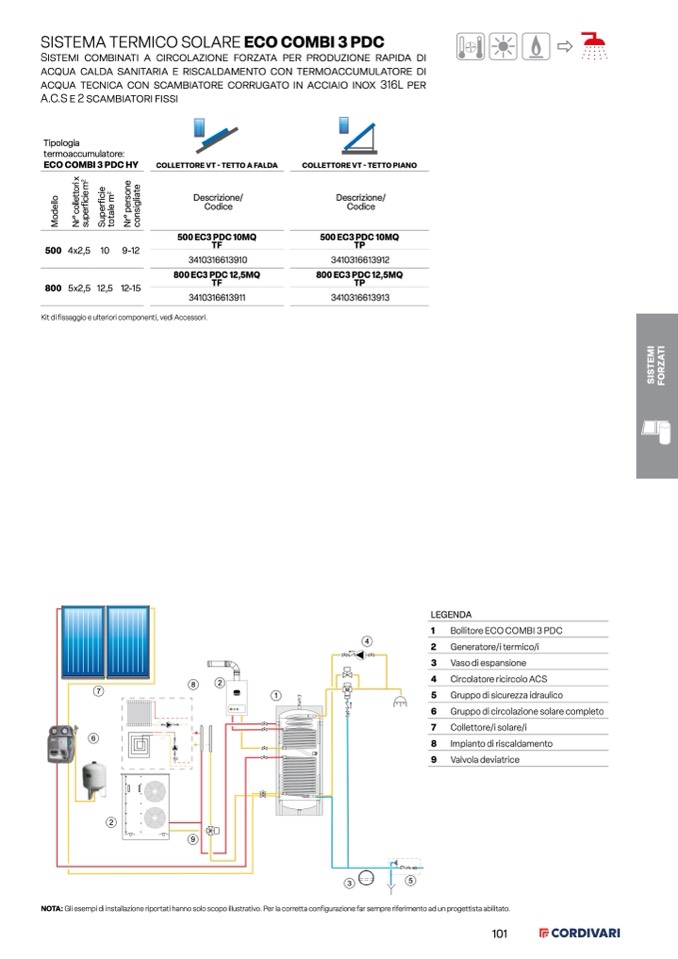

SISTEMA TERMICO SOLARE ECO COMBI 3 PDC

Sistemi combinati a circolazione forzata per produzione rapida di

acqua calda sanitaria e riscaldamento con termoaccumulatore di

acqua tecnica con scambiatore corrugato in acciaio inox 316L per

A.C.S e 2 scambiatori fissi

Tipologia

termoaccumulatore:

ECO COMBI 3 PDC HY

500 4x2,5 10 9-12

800 5x2,5 12,5 12-15

COLLETTORE VT - TETTO A FALDA

COLLETTORE VT - TETTO PIANO

Kit di fissaggio e ulteriori componenti, vedi Accessori.

7

6

2

8

2

Descrizione/

Codice

500 EC3 PDC 10MQ

TF

3410316613910

800 EC3 PDC 12,5MQ

TF

3410316613911

Descrizione/

Codice

500 EC3 PDC 10MQ

TP

3410316613912

800 EC3 PDC 12,5MQ

TP

3410316613913

9

1

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

101

3

4

LEGENDA

1 Bollitore ECO COMBI 3 PDC

2 Generatore/i termico/i

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Gruppo di circolazione solare completo

7 Collettore/i solare/i

8 Impianto di riscaldamento

9 Valvola deviatrice
